1,5

Informations

Prowadzenie trasy kablowej na statkach i platformach wiertniczych

Materiél

F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
Na zamówienie:
E - stal nierdzewna

Informations supplémentaires

– do połączenia drabin należy użyć łączników LDOWH40 i śrub SGKFM8x14
– do połączenia pod kątem należy użyć łączników LVKW...H40 i śrub SGKFM8x16
– na zamówienie możliwość wykonania drabinek o dł. 2m

Versions

Ajoutez

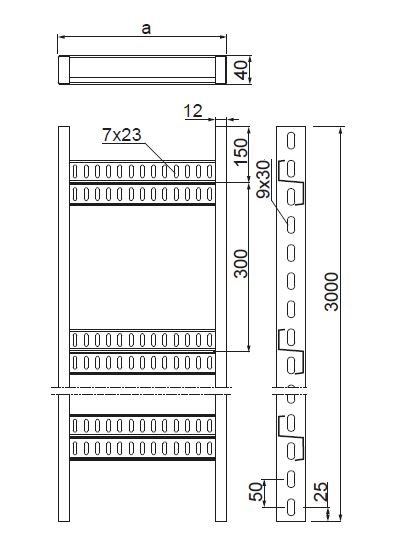

	Symbole	Largeur a (mm)	Longueur L (mm)	Pour la tige M (mm)	Collier 1m (kg)	Numéro de catalogue	La quantité dans l'emballage (pièces / m.)
100 mm mm
	DOZCP100H40/3	100	3 000 mm	1,50	2,26 kg	434011	1 / 3 pcs. / m	Ajoutez
150 mm mm
	DOZCP150H40/3	150	3 000 mm	1,50	2,50 kg	434015	1 / 3 pcs. / m	Ajoutez
200 mm mm
	DOZCP200H40/3	200	3 000 mm	1,50	2,73 kg	434021	1 / 3 pcs. / m	Ajoutez
250 mm mm
	DOZCP250H40/3	250	3 000 mm	1,50	2,97 kg	434025	1 / 3 pcs. / m	Ajoutez
300 mm mm
	DOZCP300H40/3	300	3 000 mm	1,50	3,67 kg	434031	1 / 3 pcs. / m	Ajoutez
350 mm mm
	DOZCP350H40/3	350	3 000 mm	1,50	3,98 kg	434035	1 / 3 pcs. / m	Ajoutez
400 mm mm
	DOZCP400H40/3	400	3 000 mm	1,50	4,29 kg	434041	1 / 3 pcs. / m	Ajoutez
500 mm mm
	DOZCP500H40/3	500	3 000 mm	1,50	4,92 kg	434051	1 / 3 pcs. / m	Ajoutez
600 mm mm
	DOZCP600H40/3	600	3 000 mm	1,50	5,54 kg	434061	1 / 3 pcs. / m	Ajoutez

Sollicitation

Autres épaisseurs

DOZE...H40/3 4,0

Voir la coupe de la flexion

Unités du diagramme

Q_dop. (kN/m)

0.0

L (m)

0.0
