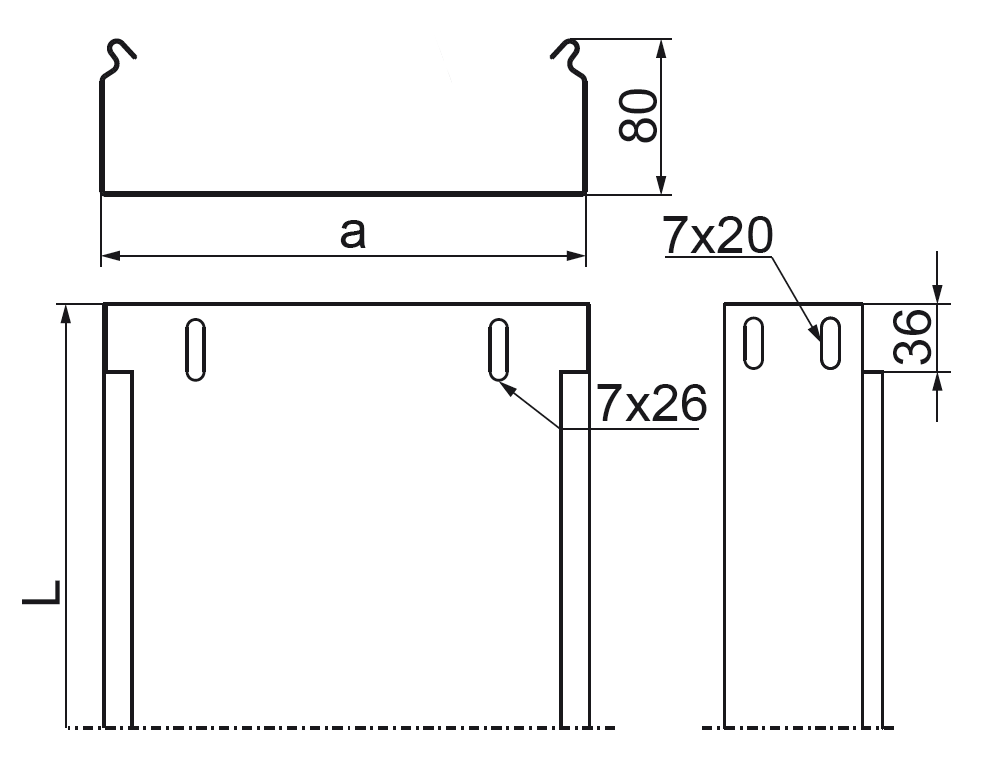

KBJ...H80 Chemin de câbles

1,0
Informations

Installation du chemin de câbles

Materiél

Acier galvanisé par méthode
Sendzimir PN-EN 10346:2011.
Sur commande:
F - acier galvanisé par immersion
PN-EN ISO 1461:2011 seulement pour KBJ...
E - acier résistant aux acides PN-EN 10088
L - vernis de couleur standard RAL

Informations supplémentaires

Possibilité d'assemblage de chemins de câbles par glissage l'un
dans l'autre et raccordement sans joints. Pour le raccordement
il faut appliquer des vis SGKM6x12 ou SGM6x12.
Attention! Les chemins de câbles d'acier résistant aux acides sont
épais de 1,2 mm, produits sans nervure supérieure (avec un pli en
equerre) Pas de possibilité de cliquer les couvercles. Assemblage
de chemins uniquement à l'aide de raccords (absence de coupure
dans le bord du chemin). Pour l'installation il faut appliquer des
vis SGKM6x12

Versions
Chemins de câble - BAKS Chemins de câble - BAKS
Symbole Numéro de catalogue Largeur a (mm) Longueur L (mm) Collier 1m (kg) La quantité dans l'emballage (pièces / m.) Coupe efficace (mm2)
Chemins de câble - BAKS
100 mm
Chemins de câble - BAKS
7800 mm
KBJ100H80/3
Chemins de câble - BAKS
181610
Chemins de câble - BAKS
100
Chemins de câble - BAKS
3 000 mm
Chemins de câble - BAKS
2,19 kg
Chemins de câble - BAKS
4 / 12 pcs. / m
Chemins de câble - BAKS
7 800
Ajoutez
Chemins de câble - BAKS
200 mm
Chemins de câble - BAKS
15800 mm
KBJ200H80/3
Chemins de câble - BAKS
181620
Chemins de câble - BAKS
200
Chemins de câble - BAKS
3 000 mm
Chemins de câble - BAKS
2,94 kg
Chemins de câble - BAKS
4 / 12 pcs. / m
Chemins de câble - BAKS
15 800
Ajoutez
Chemins de câble - BAKS
300 mm
Chemins de câble - BAKS
23800 mm
KBJ300H80/3
Chemins de câble - BAKS
181630
Chemins de câble - BAKS
300
Chemins de câble - BAKS
3 000 mm
Chemins de câble - BAKS
3,69 kg
Chemins de câble - BAKS
2 / 6 pcs. / m
Chemins de câble - BAKS
23 800
Ajoutez
Sollicitation
Chemins de câble - BAKS Chemins de câble - BAKS

Qdop. (kN/m)
0.0
L (m)
0.0
Remplissage
Chemins de câble - BAKS Chemins de câble - BAKS
Chemins de câble - BAKS
Câble 1
Chemins de câble - BAKS
Chemins de câble - BAKS
Câble 2
Chemins de câble - BAKS
Chemins de câble - BAKS
Câble 3
Chemins de câble - BAKS
Chemins de câble - BAKS
Câble 4
Chemins de câble - BAKS
Chemins de câble - BAKS


Réserve de remplissage (%)
Chemins de câble - BAKS
Correction du remplissage (%)
Chemins de câble - BAKS
