CZDC...H60N Czwórnik - Katalog produktów BAKS

CZDC...H60N Czwórnik

2,0 Trasy kablowe - BAKS
Informacje

Rozgałęzienie trasy kablowej.

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– do montażu należy użyć 8 łączników LDCH...N i 32 kpl. śrub SGKM8x14

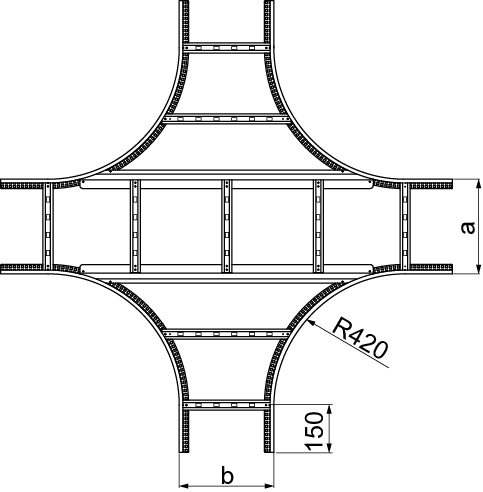

– przy nietypowych zamówieniach należy podać wymiar a i b (jeżeli a=200 i b=400 zamawiana kształtka powinna mieć symbol CZD...200/400/200/400H…)

Zamawiając kształtki należy podać symbol drabiny w celu dobrania odpowiednich szczebli i przystosowanych do nich uchwytów kablowych.

A - szczebel drabinki DK... i pasujący do niego uchwyt kablowy typu UKZ...,

B - szczebel drabinki DF... lub DU... i pasujący do niego uchwyt kablowy typu UK...

C - uniwersalny szczebel drabinki DUV... i pasujące do niego uchwyty UKZ... i UK....

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Szerokość a=b (mm) Waga 1 szt. (kg) Numer katalogowy Ilość (szt.) Plik 3D
CZDC100H60N
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
8,25
Trasy kablowe - BAKS
467510
Trasy kablowe - BAKS
2
Plik *.std Dodaj
CZDC200H60N
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
9,30
Trasy kablowe - BAKS
467520
Trasy kablowe - BAKS
2
Plik *.std Dodaj
CZDC300H60N
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
10,35
Trasy kablowe - BAKS
467530
Trasy kablowe - BAKS
2
Plik *.std Dodaj
CZDC400H60N
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
11,48
Trasy kablowe - BAKS
467540
Trasy kablowe - BAKS
2
Plik *.std Dodaj
CZDC500H60N
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
12,62
Trasy kablowe - BAKS
467550
Trasy kablowe - BAKS
2
Plik *.std Dodaj
CZDC600H60N
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
13,77
Trasy kablowe - BAKS
467560
Trasy kablowe - BAKS
2
Plik *.std Dodaj
