CZDP...H45N Czwórnik

1,5 Trasy kablowe - BAKS
Informacje

Rozgałęzienie trasy kablowej.

Materiał

S - stal cynkowana met. Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

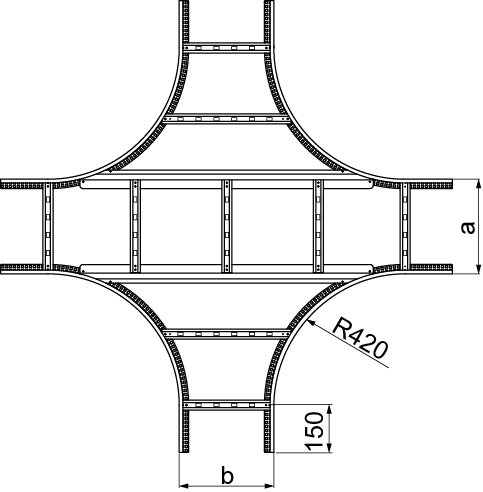

- do montażu należy użyć 8 łączników LDCH... i 32 komplety śrub SGKM8x14. Przy nietypowych zamówieniach należy podać wymiar a i b.

- opcja E90 dla szerokości 100 - 400 mm

Zamawiając kształtki należy podać symbol drabiny w celu dobrania odpowiednich  szczebli i przystosowanych do nich uchwytów kablowych.

A - szczebel drabinki DK... i pasujący do niego uchwyt kablowy typu UKZ...,

B - szczebel drabinki DU... i pasujący do niego uchwyt kablowy typu UK...

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Wymiar a (mm) Waga 1 szt. (kg) Numer katalogowy Ilość (szt.)
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
mm
CZDP100H45N
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
5,74
Trasy kablowe - BAKS
447410
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
mm
CZDP200H45N
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
6,44
Trasy kablowe - BAKS
447420
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
mm
CZDP300H45N
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
7,29
Trasy kablowe - BAKS
447430
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
mm
CZDP400H45N
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
8,15
Trasy kablowe - BAKS
447440
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
mm
CZDP500H45N
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
9,01
Trasy kablowe - BAKS
447450
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
mm
CZDP600H45N
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
9,87
Trasy kablowe - BAKS
447460
Trasy kablowe - BAKS
2
Dodaj
Przykłady
