DFP...H60MC Drabinka Klik w powłoce Magnelis

1,5 Trasy kablowe - BAKS Trasy kablowe - BAKS Trasy kablowe - BAKS
Informacje

Prowadzenie trasy kablowej

Materiał

MC - stal w powłoce Magnelis®

Dodatkowe informacje

– szybki i łatwy montaż
– połączenie bezłącznikowe
– stabilne połączenie zatrzaskowe
– drabina ze szczeblami przystosowanymi do montowania uchwytów kablowych UK/UKO... i UKP...

– opcja E90 dla długości 100 - 400 mm

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Nie wybrano żadnej wersji produktu

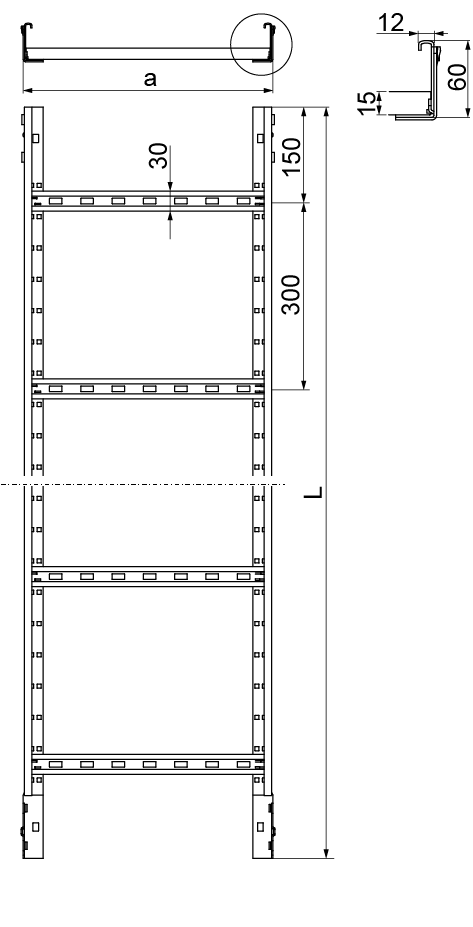

Symbol Wymiar a (mm) Wymiar L (mm) Przekrój użyteczny (mm2) Ciężar 1mb (kg) Numer katalogowy Ilość w opakowaniu (szt. / m. b.)
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
4200 mm
DFP100H60/3MC
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
4 200
Trasy kablowe - BAKS
2,42 kg
Trasy kablowe - BAKS
4661115
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
8400 mm
DFP200H60/3MC
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
8 400
Trasy kablowe - BAKS
2,69 kg
Trasy kablowe - BAKS
4661215
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
12600 mm
DFP300H60/3MC
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
12 600
Trasy kablowe - BAKS
2,97 kg
Trasy kablowe - BAKS
4661315
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
16800 mm
DFP400H60/3MC
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
16 800
Trasy kablowe - BAKS
3,24 kg
Trasy kablowe - BAKS
4661415
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
21000 mm
DFP500H60/3MC
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
21 000
Trasy kablowe - BAKS
3,51 kg
Trasy kablowe - BAKS
4661515
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
25200 mm
DFP600H60/3MC
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
25 200
Trasy kablowe - BAKS
3,79 kg
Trasy kablowe - BAKS
4661615
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS

Qdop. (kN/m)
L (m)
Wypełnienie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 1
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
0
Kabel 2
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
0
Kabel 3
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
0
Kabel 4
Trasy kablowe - BAKS
5
Trasy kablowe - BAKS
0


Rezerwa wypełnienia (%)
Trasy kablowe - BAKS
0
Poprawka wypełnienia (%)
Trasy kablowe - BAKS
17
Przykłady
Trasy kablowe - BAKS Trasy kablowe - BAKS
Brak produktów w zestawieniu
DFP...H60 - Grubość blachy: 1,5 mm
DFP...H60MC - Grubość blachy: 1,5 mm
Wydrukuj PDF
Zapisz jako XLS
Grubość blachy: 1,5 mm
