3,0
Informacje

Prowadzenie trasy kablowej w halach lub miejscach o ograniczonej ilości konstrukcji wsporczych. Duża wytrzymałość drabin pozwala na stosowanie podpór nawet co 8m

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– drabina ze szczeblami przystosowanymi do montowania uchwytów kablowych UK/UKO... i UKP...
– opcja E - tylko dla odcinków do 3m
– przy dużych zamówieniach możliwość wykonania: drabinek o długościach od 2 do 12 m i drabinek z blachy o grubościach 1,2 lub 2,5 mm

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

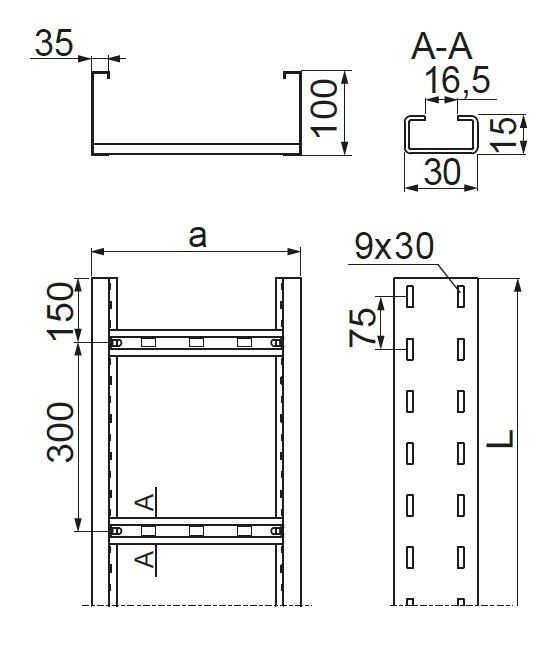

Symbol Wymiar L (mm) Wymiar a (mm) Numer katalogowy Ilość w opakowaniu (szt. / m. b.) Ciężar 1mb (kg) Przekrój użyteczny (mm2) Plik 3D
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
16400 mm
DST200H100/6N
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
410426
Trasy kablowe - BAKS
2 / 12 szt. / m. b.
Trasy kablowe - BAKS
8,45 kg
Trasy kablowe - BAKS
16 400
Plik *.std Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
24600 mm
DST300H100/6N
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
410436
Trasy kablowe - BAKS
2 / 12 szt. / m. b.
Trasy kablowe - BAKS
8,59 kg
Trasy kablowe - BAKS
24 600
Plik *.std Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
32800 mm
DST400H100/6N
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
410446
Trasy kablowe - BAKS
2 / 12 szt. / m. b.
Trasy kablowe - BAKS
9,08 kg
Trasy kablowe - BAKS
32 800
Plik *.std Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
41000 mm
DST500H100/6N
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
410456
Trasy kablowe - BAKS
2 / 12 szt. / m. b.
Trasy kablowe - BAKS
9,36 kg
Trasy kablowe - BAKS
41 000
Plik *.std Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
49200 mm
DST600H100/6N
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
410466
Trasy kablowe - BAKS
2 / 12 szt. / m. b.
Trasy kablowe - BAKS
9,61 kg
Trasy kablowe - BAKS
49 200
Plik *.std Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS

Qdop. (kN/m)
0.0
L (m)
0.0
Wypełnienie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 1
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 2
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 3
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 4
Trasy kablowe - BAKS
Trasy kablowe - BAKS


Rezerwa wypełnienia (%)
Trasy kablowe - BAKS
Poprawka wypełnienia (%)
Trasy kablowe - BAKS
