DUP...H45N Drabinka

1,5
Informacje

Prowadzenie trasy kablowej

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– drabina ze szczeblami przystosowanymi do montowania uchwytów kablowych UK/UKO... i UKP...
– opcja E - tylko dla odcinków do 3m
– na duże zamówienie dostępne drabinki o długości 2 m i o szerokościach 150 i 250 mm
– w przypadku montażu drabin w poziomie - szczeblami do ściany, zaleca się stosowanie drabin ze szczeblami podwójnie nitowanymi do burty

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

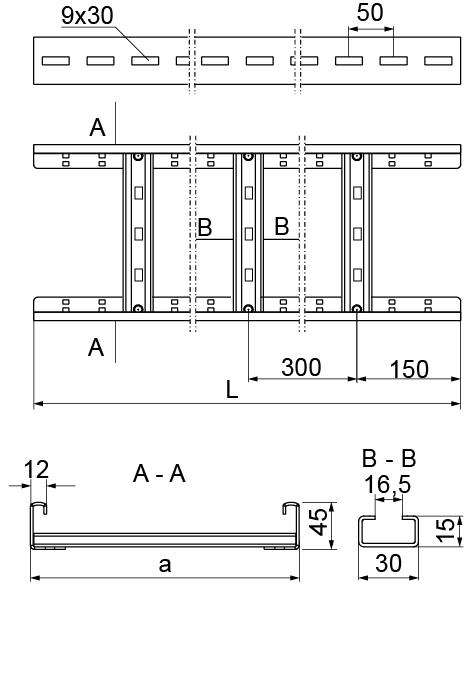

Symbol Numer katalogowy Wymiar a (mm) Wymiar L (mm) Ciężar 1mb (kg) Ilość w opakowaniu (szt. / m. b.) Przekrój użyteczny (mm2) Plik 3D
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
2700 mm
DUP100H45/3N
Trasy kablowe - BAKS
446310
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
2,06 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Trasy kablowe - BAKS
2 700
Plik *.std Dodaj
DUP100H45/6N
Trasy kablowe - BAKS
446410
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
2,06 kg
Trasy kablowe - BAKS
2 / 12 szt. / m. b.
Trasy kablowe - BAKS
2 700
Plik *.std Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
5400 mm
DUP200H45/3N
Trasy kablowe - BAKS
446320
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
2,33 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Trasy kablowe - BAKS
5 400
Plik *.std Dodaj
DUP200H45/6N
Trasy kablowe - BAKS
446420
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
2,33 kg
Trasy kablowe - BAKS
2 / 12 szt. / m. b.
Trasy kablowe - BAKS
5 400
Plik *.std Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
8100 mm
DUP300H45/3N
Trasy kablowe - BAKS
446330
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
2,61 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Trasy kablowe - BAKS
8 100
Plik *.std Dodaj
DUP300H45/6N
Trasy kablowe - BAKS
446430
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
2,61 kg
Trasy kablowe - BAKS
2 / 12 szt. / m. b.
Trasy kablowe - BAKS
8 100
Plik *.std Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
10800 mm
DUP400H45/3N
Trasy kablowe - BAKS
446340
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
2,88 kg
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Trasy kablowe - BAKS
10 800
Plik *.std Dodaj
DUP400H45/6N
Trasy kablowe - BAKS
446440
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
2,88 kg
Trasy kablowe - BAKS
2 / 12 szt. / m. b.
Trasy kablowe - BAKS
10 800
Plik *.std Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
13500 mm
DUP500H45/3N
Trasy kablowe - BAKS
446350
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
3,15 kg
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Trasy kablowe - BAKS
13 500
Plik *.std Dodaj
DUP500H45/6N
Trasy kablowe - BAKS
446450
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
3,15 kg
Trasy kablowe - BAKS
2 / 12 szt. / m. b.
Trasy kablowe - BAKS
13 500
Plik *.std Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
16200 mm
DUP600H45/3N
Trasy kablowe - BAKS
446360
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
3,43 kg
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Trasy kablowe - BAKS
16 200
Plik *.std Dodaj
DUP600H45/6N
Trasy kablowe - BAKS
446460
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
3,43 kg
Trasy kablowe - BAKS
2 / 12 szt. / m. b.
Trasy kablowe - BAKS
16 200
Plik *.std Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS

Qdop. (kN/m)
0.0
L (m)
0.0
Wypełnienie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 1
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 2
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 3
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 4
Trasy kablowe - BAKS
Trasy kablowe - BAKS


Rezerwa wypełnienia (%)
Trasy kablowe - BAKS
Poprawka wypełnienia (%)
Trasy kablowe - BAKS
