KSG...H60 Korytko siatkowe z drutu galwanicznego

Trasy kablowe - BAKS Trasy kablowe - BAKS
Informacje

Prowadzenie trasy kablowej. Wyrób należy stosować tylko w klasie korozyjności C1.

Materiał

G - ocynk galwaniczny
Na zamówienie:
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– drut cynkowany galwanicznie przed procesem zgrzewania (widoczne ślady zgrzewów). Zakończenia drutów mogą pokrywać się rdzawym nalotem, co wynika z technologii produkcji.
– produkcja uruchamiana przy większych zamówieniach
– wszystkie korytka siatkowe posiadają ścięte końce drutu zapobiegające uszkodzeniu kabli

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

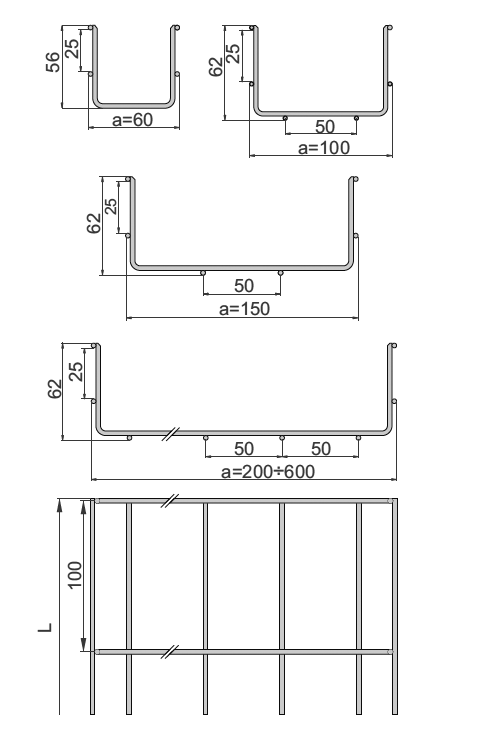

Symbol Numer katalogowy Wymiar a (mm) Przekrój użyteczny (mm2) Wymiar L (mm) Ciężar 1mb (kg) Ilość w opakowaniu (szt. / m. b.) Plik 3D
Trasy kablowe - BAKS
60 mm
Trasy kablowe - BAKS
2200 mm
KSG60H60/3
Trasy kablowe - BAKS
960210
Trasy kablowe - BAKS
60
Trasy kablowe - BAKS
2 200
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
0,51 kg
Trasy kablowe - BAKS
8 / 24 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
4300 mm
KSG100H60/3
Trasy kablowe - BAKS
960220
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
4 300
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
0,73 kg
Trasy kablowe - BAKS
8 / 24 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
150 mm
Trasy kablowe - BAKS
7000 mm
KSG150H60/3
Trasy kablowe - BAKS
960230
Trasy kablowe - BAKS
150
Trasy kablowe - BAKS
7 000
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
0,78 kg
Trasy kablowe - BAKS
8 / 24 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
9400 mm
KSG200H60/3
Trasy kablowe - BAKS
960240
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
9 400
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
1 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
14600 mm
KSG300H60/3
Trasy kablowe - BAKS
960250
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
14 600
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
1,76 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
19800 mm
KSG400H60/3
Trasy kablowe - BAKS
960260
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
19 800
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
2,14 kg
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
25000 mm
KSG500H60/3
Trasy kablowe - BAKS
960270
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
25 000
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
3,09 kg
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
30200 mm
KSG600H60/3
Trasy kablowe - BAKS
960280
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
30 200
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
3,56 kg
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Plik *.std Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS

Qdop. (kN/m)
0.0
L (m)
0.0
