LDP/LDOP...H60 Łuk 90°

1,5 Trasy kablowe - BAKS
Informacje

Zmiana kierunku prowadzenia trasy kablowej.

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– do montażu należy użyć 4 łączniki LDCH... i 16 kpl. śrub SGKM8x14 lub SGM8x14



Zamawiając kształtki należy podać symbol drabiny w celu dobrania odpowiednich szczebli i przystosowanych do nich uchwytów
kablowych.
A - szczebel drabinki DK... i pasujący do niego uchwyt kablowy typu UKZ...,
B - szczebel drabinki DF... lub DU... i pasujący do niego uchwyt kablowy typu UK...
C - uniwersalny szczebel drabinki DUV... i pasujące do niego uchwyty UKZ... i UK....

Zamawiając kształtki należy podać symbol drabiny w celu dobrania odpowiednich szczebli i przystosowanych do nich uchwytów kablowych.

A - szczebel drabinki DK... i pasujący do niego uchwyt kablowy typu UKZ...,

B - szczebel drabinki DF... lub DU... i pasujący do niego uchwyt kablowy typu UK...

C - uniwersalny szczebel drabinki DUV... i pasujące do niego uchwyty UKZ... i UK....



Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

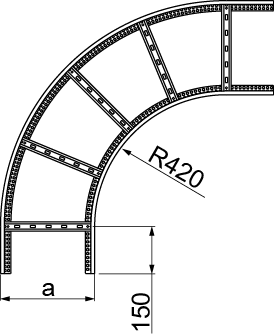

Symbol Wymiar a (mm) Waga 1 szt. (kg) Numer katalogowy Ilość (szt.)
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
mm
LDP/LDOP100H60
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
2,79
Trasy kablowe - BAKS
466810
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
mm
LDP/LDOP200H60
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
3,35
Trasy kablowe - BAKS
466820
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
mm
LDP/LDOP300H60
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
3,91
Trasy kablowe - BAKS
466830
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
mm
LDP/LDOP400H60
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
4,47
Trasy kablowe - BAKS
466840
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
mm
LDP/LDOP500H60
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
5,03
Trasy kablowe - BAKS
466850
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
mm
LDP/LDOP600H60
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
5,58
Trasy kablowe - BAKS
466860
Trasy kablowe - BAKS
2
Dodaj
