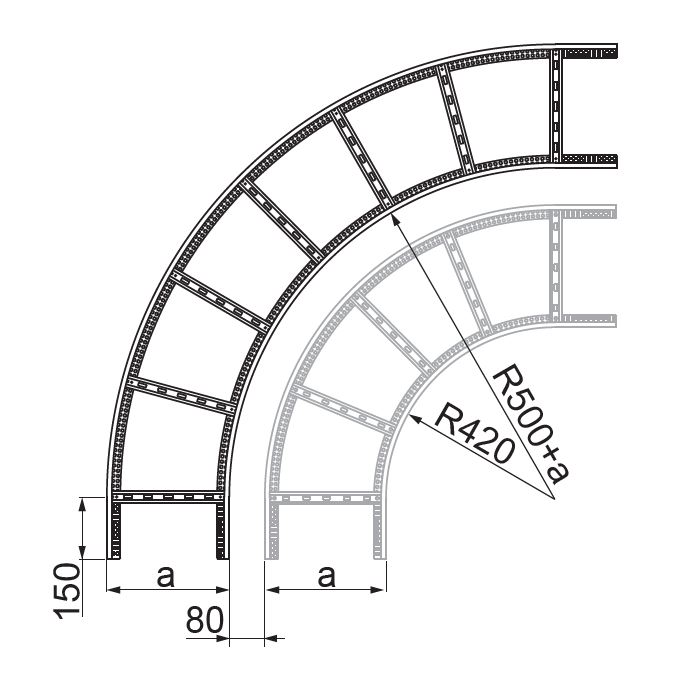

LDZP...H60N Łuk zewnętrzny 90°

1,5
Informacje

Zmiana kierunku prowadzenia trasy kablowej.

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

- do montażu należy użyć 4 łączniki LDC/LDOCH60 i 16 kompletów śrub SGKM8x14 lub SGM8x14

Zamawiając kształtki należy podać symbol drabiny w celu dobrania odpowiednich szczebli i przystosowanych do nich uchwytów kablowych.

A - szczebel drabinki DK... i pasujący do niego uchwyt kablowy typu UKZ...,

B - szczebel drabinki DF... lub DU... i pasujący do niego uchwyt kablowy typu UK...

C - uniwersalny szczebel drabinki DUV... i pasujące do niego uchwyty UKZ... i UK....

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Wymiar a (mm) Waga 1 szt. (kg) Numer katalogowy Ilość (szt.)
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
mm
LDZP100H60N
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
3,70
Trasy kablowe - BAKS
467010
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
mm
LDZP200H60N
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
4,55
Trasy kablowe - BAKS
467020
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
mm
LDZP300H60N
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
5,92
Trasy kablowe - BAKS
467030
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
mm
LDZP400H60N
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
6,41
Trasy kablowe - BAKS
467040
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
mm
LDZP500H60N
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
7,42
Trasy kablowe - BAKS
467050
Trasy kablowe - BAKS
2
Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
mm
LDZP600H60N
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
8,63
Trasy kablowe - BAKS
467060
Trasy kablowe - BAKS
2
Dodaj
