TDP...H80N Trójnik

1,5
Informacje

Rozgałęzienie trasy kablowej.

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– do montażu należy użyć 6 łączników LDCH... i 48 kpl. śrub SGKM8x14 lub SGM8x14

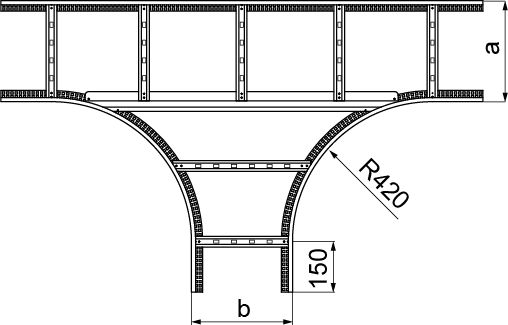

– przy nietypowych zamówieniach należy podać wymiar a i b (jeżeli a=400, b=600 zamawiana kształtka powinna mieć symbol TD...400/600/400H…)

Zamawiając kształtki należy podać symbol drabiny w celu dobrania odpowiednich  szczebli i przystosowanych do nich uchwytów kablowych.

A - szczebel drabinki DK... i pasujący do niego uchwyt kablowy typu UKZ...,

B - szczebel drabinki DU... i pasujący do niego uchwyt kablowy typu UK...

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Wymiar a (mm) Waga 1 szt. (kg) Numer katalogowy Ilość (szt.)
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
mm
TDP100H80N
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
5,32
Trasy kablowe - BAKS
496610
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
mm
TDP200H80N
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
6,07
Trasy kablowe - BAKS
496620
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
mm
TDP300H80N
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
6,83
Trasy kablowe - BAKS
496630
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
mm
TDP400H80N
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
7,59
Trasy kablowe - BAKS
496640
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
mm
TDP500H80N
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
8,34
Trasy kablowe - BAKS
496650
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
mm
TDP600H80N
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
9,10
Trasy kablowe - BAKS
496660
Trasy kablowe - BAKS
1
Dodaj
Przykłady
