WMC/WMCO... Wysięgnik

Trasy kablowe - BAKS Trasy kablowe - BAKS
Informacje

Mocowanie korytek, drabinek kablowych, rur i innych elementów, o dużym obciążeniu.

Materiał

F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
Na zamówienie:
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– na zamówienie możliwość wykonania wysięgników o niestandardowych długościach
– opcja E90 dla długości 100 - 600 mm

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

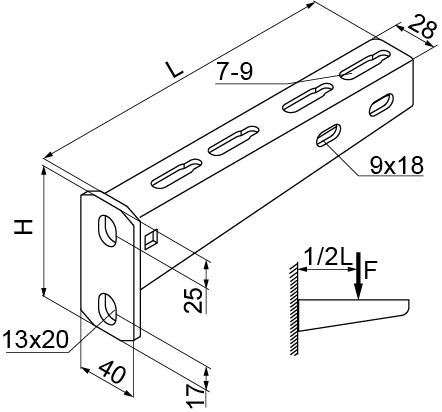

Symbol Numer katalogowy Wymiar L (mm) Wymiar H (mm) Obciążenie maksymalne F max (kN) Waga 1 szt. (kg) Ilość (szt.) Plik 3D
WMC/WMCO100
Trasy kablowe - BAKS
711110
Trasy kablowe - BAKS
115 mm
Trasy kablowe - BAKS
95
Trasy kablowe - BAKS
3,80
Trasy kablowe - BAKS
0,22
Trasy kablowe - BAKS
50
Plik *.std Dodaj
WMC/WMCO150
Trasy kablowe - BAKS
711115
Trasy kablowe - BAKS
165 mm
Trasy kablowe - BAKS
95
Trasy kablowe - BAKS
3,65
Trasy kablowe - BAKS
0,29
Trasy kablowe - BAKS
50
Plik *.std Dodaj
WMC/WMCO200
Trasy kablowe - BAKS
711120
Trasy kablowe - BAKS
215 mm
Trasy kablowe - BAKS
95
Trasy kablowe - BAKS
3,50
Trasy kablowe - BAKS
0,36
Trasy kablowe - BAKS
50
Plik *.std Dodaj
WMC/WMCO300
Trasy kablowe - BAKS
711130
Trasy kablowe - BAKS
315 mm
Trasy kablowe - BAKS
120
Trasy kablowe - BAKS
3,20
Trasy kablowe - BAKS
0,43
Trasy kablowe - BAKS
30
Plik *.std Dodaj
WMC/WMCO400
Trasy kablowe - BAKS
711140
Trasy kablowe - BAKS
415 mm
Trasy kablowe - BAKS
120
Trasy kablowe - BAKS
3,10
Trasy kablowe - BAKS
0,83
Trasy kablowe - BAKS
30
Plik *.std Dodaj
WMC/WMCO500
Trasy kablowe - BAKS
711150
Trasy kablowe - BAKS
515 mm
Trasy kablowe - BAKS
140
Trasy kablowe - BAKS
3
Trasy kablowe - BAKS
0,96
Trasy kablowe - BAKS
20
Plik *.std Dodaj
WMC/WMCO600
Trasy kablowe - BAKS
711160
Trasy kablowe - BAKS
615 mm
Trasy kablowe - BAKS
140
Trasy kablowe - BAKS
2,60
Trasy kablowe - BAKS
1,15
Trasy kablowe - BAKS
20
Plik *.std Dodaj
WMC700
Trasy kablowe - BAKS
711170
Trasy kablowe - BAKS
715 mm
Trasy kablowe - BAKS
140
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
1,87
Trasy kablowe - BAKS
4
Plik *.std Dodaj
WMC800
Trasy kablowe - BAKS
711180
Trasy kablowe - BAKS
815 mm
Trasy kablowe - BAKS
155
Trasy kablowe - BAKS
1,90
Trasy kablowe - BAKS
2,27
Trasy kablowe - BAKS
4
Plik *.std Dodaj
WMC900
Trasy kablowe - BAKS
711190
Trasy kablowe - BAKS
915 mm
Trasy kablowe - BAKS
155
Trasy kablowe - BAKS
1,80
Trasy kablowe - BAKS
2,51
Trasy kablowe - BAKS
4
Plik *.std Dodaj
WMC1000
Trasy kablowe - BAKS
711111
Trasy kablowe - BAKS
1 015 mm
Trasy kablowe - BAKS
155
Trasy kablowe - BAKS
1,70
Trasy kablowe - BAKS
2,75
Trasy kablowe - BAKS
4
Plik *.std Dodaj
Przykłady
