WPSE... Wspornik sufitowy

Trasy kablowe - BAKS Trasy kablowe - BAKS
Informacje

Podwieszanie tras kablowych.

Materiał

F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
Na zamówienie:
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– podwyższone parametry wytrzymałościowe
– do montażu wysięgników zaleca się stosować blachę rozporową BR51...
– każdy wspornik posiada nakładkę ochronną NO60x40 w komplecie
– poniższy wykres dotyczy jednostronnego obciążenia wspornika, w przypadku dwustronnego obciążenia wspornika wartości należy podwoić (obciążenie musi być równomierne)

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

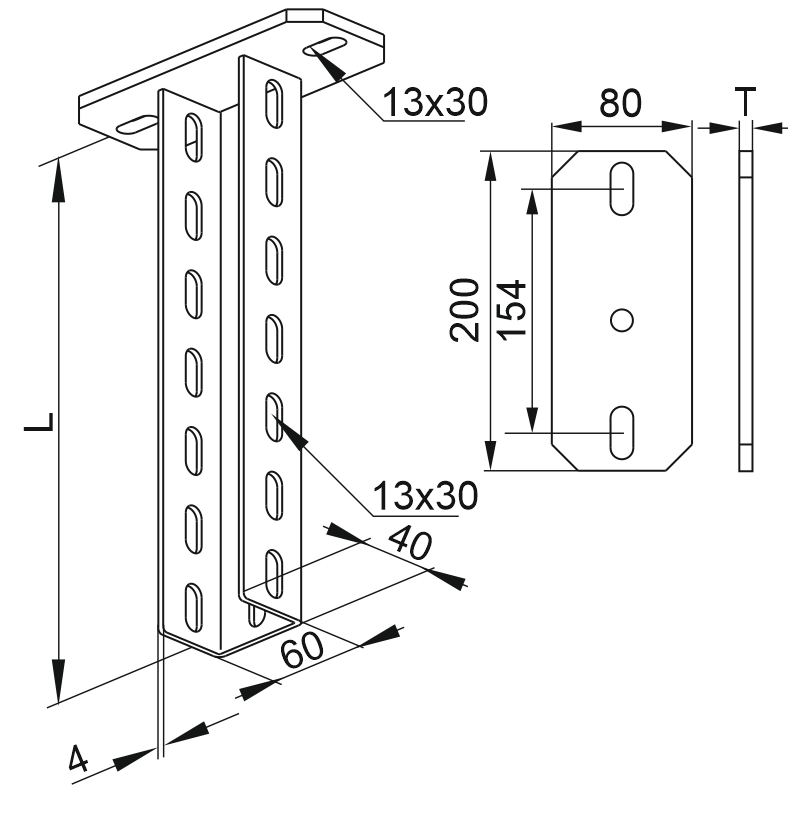

Symbol Numer katalogowy Wymiar L (mm) Grubość blachy T (mm) Obciążenie maksymalne F max (kN) Waga 1 szt. (kg) Ilość (szt.)
WPSE200
Trasy kablowe - BAKS
766620
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
6
Trasy kablowe - BAKS
19
Trasy kablowe - BAKS
2,32
Trasy kablowe - BAKS
10
Dodaj
WPSE300
Trasy kablowe - BAKS
766630
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
6
Trasy kablowe - BAKS
19
Trasy kablowe - BAKS
2,66
Trasy kablowe - BAKS
10
Dodaj
WPSE400
Trasy kablowe - BAKS
766640
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
6
Trasy kablowe - BAKS
19
Trasy kablowe - BAKS
3,04
Trasy kablowe - BAKS
4
Dodaj
WPSE500
Trasy kablowe - BAKS
766650
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
6
Trasy kablowe - BAKS
19
Trasy kablowe - BAKS
3,42
Trasy kablowe - BAKS
4
Dodaj
WPSE600
Trasy kablowe - BAKS
766660
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
6
Trasy kablowe - BAKS
19
Trasy kablowe - BAKS
3,80
Trasy kablowe - BAKS
4
Dodaj
WPSE700
Trasy kablowe - BAKS
766670
Trasy kablowe - BAKS
700 mm
Trasy kablowe - BAKS
6
Trasy kablowe - BAKS
19
Trasy kablowe - BAKS
4,18
Trasy kablowe - BAKS
4
Dodaj
WPSE800
Trasy kablowe - BAKS
766680
Trasy kablowe - BAKS
800 mm
Trasy kablowe - BAKS
6
Trasy kablowe - BAKS
19
Trasy kablowe - BAKS
4,56
Trasy kablowe - BAKS
2
Dodaj
WPSE900
Trasy kablowe - BAKS
766690
Trasy kablowe - BAKS
900 mm
Trasy kablowe - BAKS
6
Trasy kablowe - BAKS
19
Trasy kablowe - BAKS
4,94
Trasy kablowe - BAKS
2
Dodaj
WPSE1000
Trasy kablowe - BAKS
766601
Trasy kablowe - BAKS
1 000 mm
Trasy kablowe - BAKS
6
Trasy kablowe - BAKS
19
Trasy kablowe - BAKS
5,32
Trasy kablowe - BAKS
2
Dodaj
WPSE1100
Trasy kablowe - BAKS
766611
Trasy kablowe - BAKS
1 100 mm
Trasy kablowe - BAKS
8
Trasy kablowe - BAKS
19
Trasy kablowe - BAKS
5,85
Trasy kablowe - BAKS
2
Dodaj
WPSE1200
Trasy kablowe - BAKS
766612
Trasy kablowe - BAKS
1 200 mm
Trasy kablowe - BAKS
8
Trasy kablowe - BAKS
19
Trasy kablowe - BAKS
6,38
Trasy kablowe - BAKS
2
Dodaj
WPSE1500
Trasy kablowe - BAKS
766615
Trasy kablowe - BAKS
1 500 mm
Trasy kablowe - BAKS
8
Trasy kablowe - BAKS
19
Trasy kablowe - BAKS
7,97
Trasy kablowe - BAKS
2
Dodaj
WPSE2000
Trasy kablowe - BAKS
766602
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
8
Trasy kablowe - BAKS
19
Trasy kablowe - BAKS
9,12
Trasy kablowe - BAKS
2
Dodaj
WPSE3000
Trasy kablowe - BAKS
766603
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
8
Trasy kablowe - BAKS
19
Trasy kablowe - BAKS
12,92
Trasy kablowe - BAKS
2
Dodaj
Przykłady
