WWSR... Wysięgnik wzmocniony

Trasy kablowe - BAKS Trasy kablowe - BAKS
Informacje

Mocowanie korytek, korytek siatkowych, drabinek kablowych, rur i innych elementów.

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– montaż do ściany/konstrukcji jedną śrubą
– wysokie parametry wytrzymałościowe
– dzięki powiększonej szerokości możliwość montażu do otwartej strony ceownika (możliwość płynnej
regulacji położenia)
– mała wysokość wysięgnika ułatwia montaż wielpoziomowych tras kablowych w miejscach o ograniczonej
przestrzeni
– opcja E90 dla długości 50 - 400 mm

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

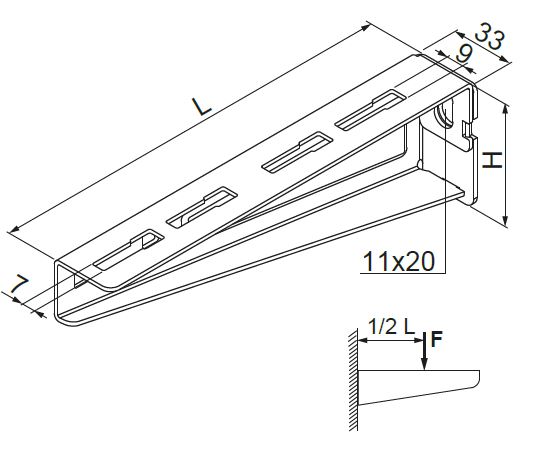

Symbol Numer katalogowy Wymiar L (mm) Wymiar H (mm) Obciążenie maksymalne F max (kN) Waga 1 szt. (kg) Grubości blachy (mm) Ilość (szt.)
WW/WWSR50
Trasy kablowe - BAKS
751805
Trasy kablowe - BAKS
65 mm
Trasy kablowe - BAKS
47
Trasy kablowe - BAKS
0,83
Trasy kablowe - BAKS
0,10
Trasy kablowe - BAKS
1,20
Trasy kablowe - BAKS
50
Dodaj
WWSR100
Trasy kablowe - BAKS
751810
Trasy kablowe - BAKS
115 mm
Trasy kablowe - BAKS
54
Trasy kablowe - BAKS
1,60
Trasy kablowe - BAKS
0,20
Trasy kablowe - BAKS
1,50
Trasy kablowe - BAKS
50
Dodaj
WWSR150
Trasy kablowe - BAKS
751815
Trasy kablowe - BAKS
165 mm
Trasy kablowe - BAKS
60
Trasy kablowe - BAKS
1,80
Trasy kablowe - BAKS
0,27
Trasy kablowe - BAKS
1,50
Trasy kablowe - BAKS
50
Dodaj
WWSR200
Trasy kablowe - BAKS
751820
Trasy kablowe - BAKS
215 mm
Trasy kablowe - BAKS
65
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
0,33
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
50
Dodaj
WWSR300
Trasy kablowe - BAKS
751830
Trasy kablowe - BAKS
315 mm
Trasy kablowe - BAKS
80
Trasy kablowe - BAKS
2,20
Trasy kablowe - BAKS
0,52
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
50
Dodaj
WWSR400
Trasy kablowe - BAKS
751840
Trasy kablowe - BAKS
415 mm
Trasy kablowe - BAKS
90
Trasy kablowe - BAKS
2,45
Trasy kablowe - BAKS
0,89
Trasy kablowe - BAKS
2,50
Trasy kablowe - BAKS
30
Dodaj
WWSR500
Trasy kablowe - BAKS
751850
Trasy kablowe - BAKS
515 mm
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
2,55
Trasy kablowe - BAKS
1,14
Trasy kablowe - BAKS
2,50
Trasy kablowe - BAKS
10
Dodaj
WWSR600
Trasy kablowe - BAKS
751860
Trasy kablowe - BAKS
615 mm
Trasy kablowe - BAKS
110
Trasy kablowe - BAKS
2,70
Trasy kablowe - BAKS
1,68
Trasy kablowe - BAKS
3
Trasy kablowe - BAKS
10
Dodaj

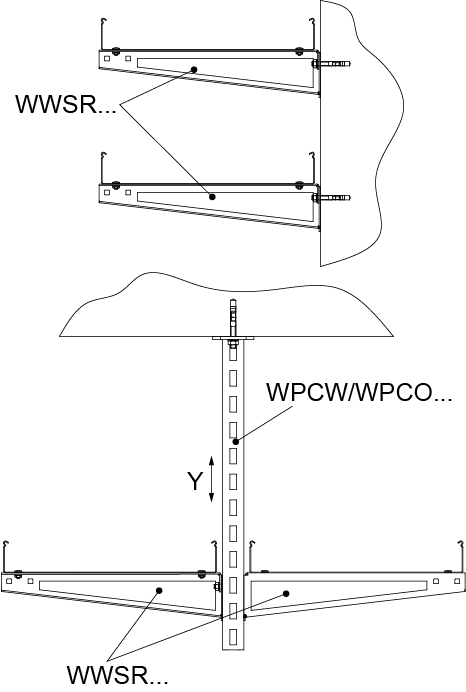

Przykłady
