Informacje

Mocowanie korytek, drabinek kablowych, rur i innych elementów, o dużym obciążeniu.

Materiał

F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
Na zamówienie:
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– przy mocowaniu wysięgnika do konstrukcji stalowej stosujemy uchwyty dociskowe UDCN10 - UDCN40
– dobór uchwytów zależny jest od grubości płatwi

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

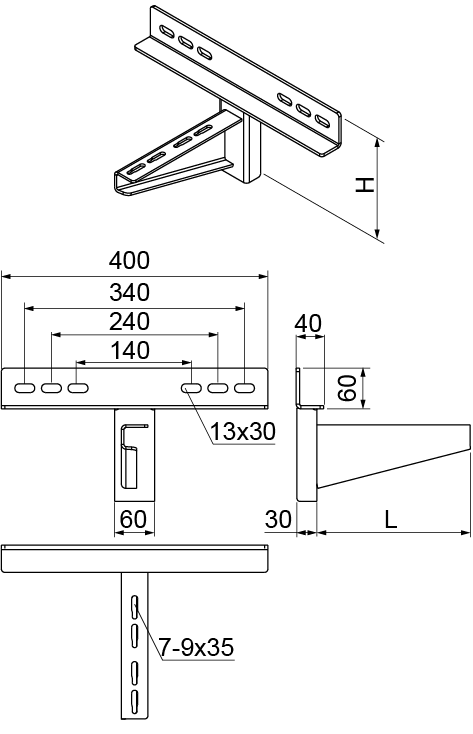

Symbol Numer katalogowy Wymiar L (mm) Wymiar H (mm) Obciążenie maksymalne F max (kN) Waga 1 szt. (kg) Ilość (szt.)
WWVS200
Trasy kablowe - BAKS
712920
Trasy kablowe - BAKS
230
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
8
Trasy kablowe - BAKS
3,50
Trasy kablowe - BAKS
20
Dodaj
WWVS300
Trasy kablowe - BAKS
712921
Trasy kablowe - BAKS
330
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
8
Trasy kablowe - BAKS
5,36
Trasy kablowe - BAKS
10
Dodaj
WWVS400
Trasy kablowe - BAKS
712922
Trasy kablowe - BAKS
430
Trasy kablowe - BAKS
250
Trasy kablowe - BAKS
8
Trasy kablowe - BAKS
5,84
Trasy kablowe - BAKS
10
Dodaj
WWVS500
Trasy kablowe - BAKS
712923
Trasy kablowe - BAKS
530
Trasy kablowe - BAKS
250
Trasy kablowe - BAKS
8
Trasy kablowe - BAKS
6,93
Trasy kablowe - BAKS
10
Dodaj
WWVS600
Trasy kablowe - BAKS
712924
Trasy kablowe - BAKS
630
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
8
Trasy kablowe - BAKS
7,42
Trasy kablowe - BAKS
4
Dodaj
WWVS700
Trasy kablowe - BAKS
712925
Trasy kablowe - BAKS
730
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
7
Trasy kablowe - BAKS
8,40
Trasy kablowe - BAKS
4
Dodaj
WWVS800
Trasy kablowe - BAKS
712926
Trasy kablowe - BAKS
830
Trasy kablowe - BAKS
380
Trasy kablowe - BAKS
7
Trasy kablowe - BAKS
9,23
Trasy kablowe - BAKS
4
Dodaj
WWVS900
Trasy kablowe - BAKS
712927
Trasy kablowe - BAKS
930
Trasy kablowe - BAKS
380
Trasy kablowe - BAKS
6
Trasy kablowe - BAKS
10,20
Trasy kablowe - BAKS
4
Dodaj
WWVS1000
Trasy kablowe - BAKS
712928
Trasy kablowe - BAKS
1 030
Trasy kablowe - BAKS
380
Trasy kablowe - BAKS
6
Trasy kablowe - BAKS
11,34
Trasy kablowe - BAKS
4
Dodaj
Przykłady
