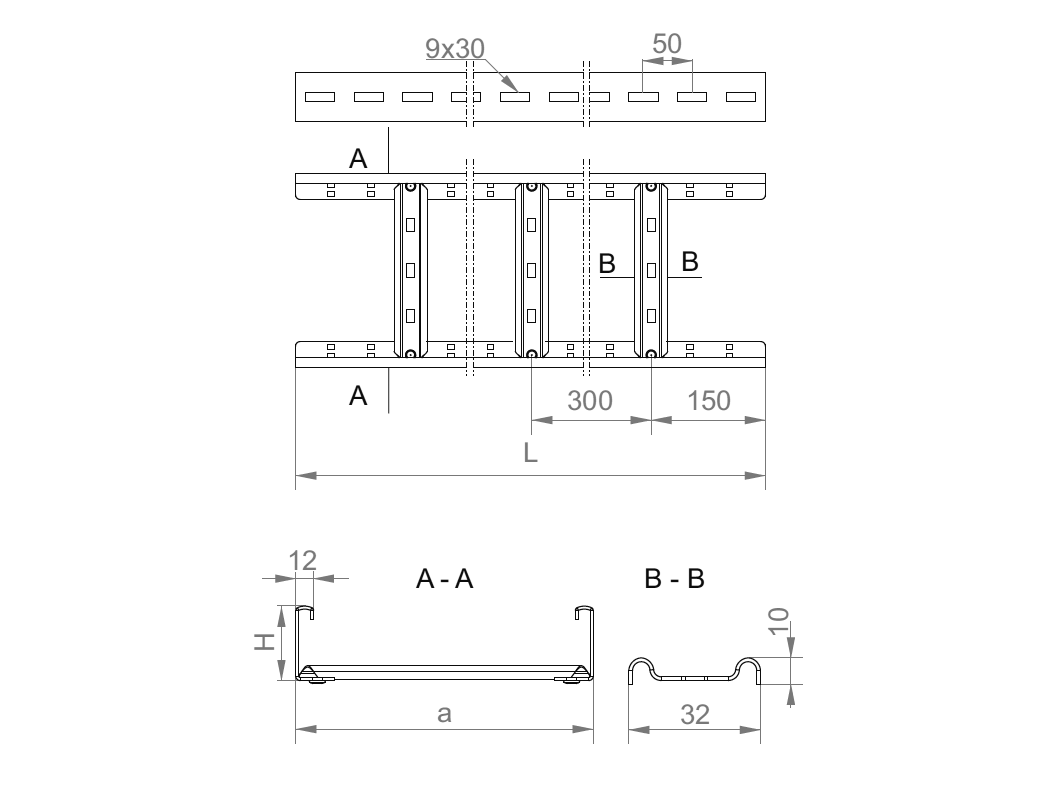

DKD...H60N Кабельрост

1,2
Информация

ПРИМЕНЕНИЕ

Прокладка кабельной трассы


МАТЕРИАЛ
Сталь, оцинкованная методом Сендимира

PN-EN 10346:2011.

Под заказ:

F- сталь, оцинкованная методом

погружения PN-EN ISO 1461:2011

E- кислотостойкая сталь, отрезки до 3 м.п.

L- порошковая покраска любым цветом



ПРИМЕЧАНИЕ

Кабельрост с перекладинами, приспособленными

для монтажа кабельных держателей UKZ

Под заказ:

- кабельросты длиной 2 м

- кабельросты шириной 150, 250 мм



ПРИМЕЧАНИЕ

Горизонтальный монтаж - крепление к стене

возможно только для кабельростов

с прикручиваемыми или привариваемыми

перекладинами.

Производство только под заказ.

Версии
Кабельные трассы - BAKS Кабельные трассы - BAKS
Символ ширинаaмм длинаLm Полезное сечение (мм 2 ) Вес 1 пог.м (kg) Каталожный номер Количество в упаковке (шт. / m.) ФАЙЛ 3D
Кабельные трассы - BAKS
100 mm
Кабельные трассы - BAKS
4200 mm
DKD100H60/3N
Кабельные трассы - BAKS
100
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
4 200
Кабельные трассы - BAKS
2,01 kg
Кабельные трассы - BAKS
465110
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Plik *.std добавлять
DKD100H60/6N
Кабельные трассы - BAKS
100
Кабельные трассы - BAKS
6 000 mm
Кабельные трассы - BAKS
4 200
Кабельные трассы - BAKS
2,01 kg
Кабельные трассы - BAKS
465210
Кабельные трассы - BAKS
2 / 12 szt. / m. b.
Plik *.std добавлять
Кабельные трассы - BAKS
200 mm
Кабельные трассы - BAKS
8400 mm
DKD200H60/3N
Кабельные трассы - BAKS
200
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
8 400
Кабельные трассы - BAKS
2,24 kg
Кабельные трассы - BAKS
465120
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Plik *.std добавлять
DKD200H60/6N
Кабельные трассы - BAKS
200
Кабельные трассы - BAKS
6 000 mm
Кабельные трассы - BAKS
8 400
Кабельные трассы - BAKS
2,24 kg
Кабельные трассы - BAKS
465220
Кабельные трассы - BAKS
2 / 12 szt. / m. b.
Plik *.std добавлять
Кабельные трассы - BAKS
300 mm
Кабельные трассы - BAKS
12600 mm
DKD300H60/3N
Кабельные трассы - BAKS
300
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
12 600
Кабельные трассы - BAKS
2,47 kg
Кабельные трассы - BAKS
465130
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Plik *.std добавлять
DKD300H60/6N
Кабельные трассы - BAKS
300
Кабельные трассы - BAKS
6 000 mm
Кабельные трассы - BAKS
12 600
Кабельные трассы - BAKS
2,47 kg
Кабельные трассы - BAKS
465230
Кабельные трассы - BAKS
2 / 12 szt. / m. b.
Plik *.std добавлять
Кабельные трассы - BAKS
400 mm
Кабельные трассы - BAKS
16800 mm
DKD400H60/3N
Кабельные трассы - BAKS
400
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
16 800
Кабельные трассы - BAKS
2,70 kg
Кабельные трассы - BAKS
465140
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Plik *.std добавлять
DKD400H60/6N
Кабельные трассы - BAKS
400
Кабельные трассы - BAKS
6 000 mm
Кабельные трассы - BAKS
16 800
Кабельные трассы - BAKS
2,70 kg
Кабельные трассы - BAKS
465240
Кабельные трассы - BAKS
2 / 12 szt. / m. b.
Plik *.std добавлять
Кабельные трассы - BAKS
500 mm
Кабельные трассы - BAKS
21000 mm
DKD500H60/3N
Кабельные трассы - BAKS
500
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
21 000
Кабельные трассы - BAKS
2,92 kg
Кабельные трассы - BAKS
465150
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Plik *.std добавлять
DKD500H60/6N
Кабельные трассы - BAKS
500
Кабельные трассы - BAKS
6 000 mm
Кабельные трассы - BAKS
21 000
Кабельные трассы - BAKS
2,92 kg
Кабельные трассы - BAKS
465250
Кабельные трассы - BAKS
2 / 12 szt. / m. b.
Plik *.std добавлять
Кабельные трассы - BAKS
600 mm
Кабельные трассы - BAKS
25200 mm
DKD600H60/3N
Кабельные трассы - BAKS
600
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
25 200
Кабельные трассы - BAKS
3,15 kg
Кабельные трассы - BAKS
465160
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Plik *.std добавлять
DKD600H60/6N
Кабельные трассы - BAKS
600
Кабельные трассы - BAKS
6 000 mm
Кабельные трассы - BAKS
25 200
Кабельные трассы - BAKS
3,15 kg
Кабельные трассы - BAKS
465260
Кабельные трассы - BAKS
2 / 12 szt. / m. b.
Plik *.std добавлять
Нагрузка
Кабельные трассы - BAKS Кабельные трассы - BAKS

Qdop. (kN/m)
0.0
L (m)
0.0
