ПРИМЕНЕНИЕ

Выполнение кабельной трассы.


МАТЕРИАЛ
Cталь, оцинкованная методом Сендимира PN-EN 10346:2011.

Под заказ:

F- сталь, оцинкованная методом погружения

PN-EN ISO 1461:2011.

E- кислотостойкая сталь

L- порошковая покраска любым цветом



Примечание.

Возможность сборки лотков посредством

вставки одного лотка в другой,

монтаж осуществляется без соединителей.

Для больших заказов лотки длиной 2 м.

При монтаже следует использовать комплекты

болтов SGK M6x10 или SG M6x10.

Внимание
Система без соединителей. Возможность соединения лотков всовывая их один в другой и скручивая. Применение соединителей рекомендуется только при больших нагрузках.
Версии
Кабельные трассы - BAKS Кабельные трассы - BAKS

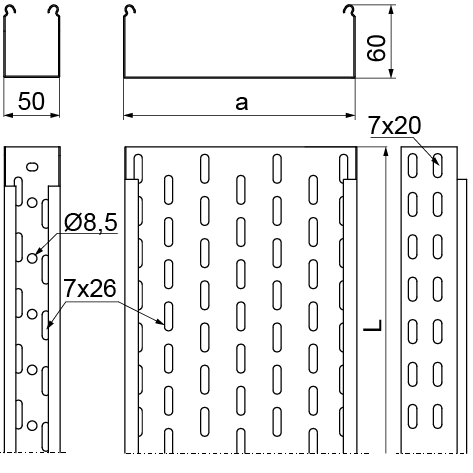

Символ Каталожный номер ширинаaмм длинаLm Вес 1 пог.м (kg) Количество в упаковке (шт. / m.) Полезное сечение (мм 2 )
Кабельные трассы - BAKS
50 mm
Кабельные трассы - BAKS
2900 mm
KCD50H60/3
Кабельные трассы - BAKS
160724
Кабельные трассы - BAKS
50
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
1,55 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
2 900
добавлять
Кабельные трассы - BAKS
100 mm
Кабельные трассы - BAKS
5800 mm
KCD/KCOD100H60/3
Кабельные трассы - BAKS
161210
Кабельные трассы - BAKS
100
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
1,92 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
5 800
добавлять
Кабельные трассы - BAKS
200 mm
Кабельные трассы - BAKS
11800 mm
KCD/KCOD200H60/3
Кабельные трассы - BAKS
161220
Кабельные трассы - BAKS
200
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
2,69 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
11 800
добавлять
Кабельные трассы - BAKS
300 mm
Кабельные трассы - BAKS
17800 mm
KCD/KCOD300H60/3
Кабельные трассы - BAKS
161230
Кабельные трассы - BAKS
300
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
3,47 kg
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Кабельные трассы - BAKS
17 800
добавлять
Кабельные трассы - BAKS
400 mm
Кабельные трассы - BAKS
23800 mm
KCD/KCOD400H60/3
Кабельные трассы - BAKS
160640
Кабельные трассы - BAKS
400
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
4,23 kg
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Кабельные трассы - BAKS
23 800
добавлять
Нагрузка
Кабельные трассы - BAKS Кабельные трассы - BAKS

Qdop. (kN/m)
0.0
L (m)
0.0
Заполнение
Кабельные трассы - BAKS Кабельные трассы - BAKS
Кабельные трассы - BAKS
Кабель 1
Кабельные трассы - BAKS
Кабельные трассы - BAKS
Кабель 2
Кабельные трассы - BAKS
Кабельные трассы - BAKS
Кабель 3
Кабельные трассы - BAKS
Кабельные трассы - BAKS
Кабель 4
Кабельные трассы - BAKS
Кабельные трассы - BAKS


Предоставление заполнения (%)
Кабельные трассы - BAKS
Поправка на заполнение (%)
Кабельные трассы - BAKS
