Информация

ПРИМЕНЕНИЕ

Выполнение кабельной трассы.


МАТЕРИАЛ
Cталь, оцинкованная методом Сендимира PN-EN 10346:2011.

Под заказ:

F- сталь, оцинкованная методом погружения

PN-EN ISO 1461:2011.

E- кислотостойкая сталь

L- порошковая покраска любым цветом



Примечание.

Возможность сборки лотков посредством

вставки одного лотка в другой,

монтаж осуществляется без соединителей.

Для больших заказов лотки длиной 2 м.

При монтаже следует использовать комплекты

болтов SGK M6x10 или SG M6x10.

Версии
Кабельные трассы - BAKS Кабельные трассы - BAKS

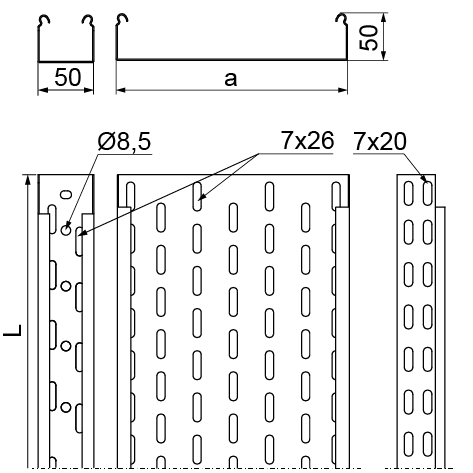

Символ Каталожный номер ширинаaмм длинаLm Вес 1 пог.м (kg) Количество в упаковке (шт. / m.) Полезное сечение (мм 2 )
Кабельные трассы - BAKS
50 mm
Кабельные трассы - BAKS
2300 mm
KCD50H50/3
Кабельные трассы - BAKS
151205
Кабельные трассы - BAKS
50
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
1,33 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
2 300
добавлять
Кабельные трассы - BAKS
100 mm
Кабельные трассы - BAKS
4800 mm
KCD100H50/3
Кабельные трассы - BAKS
151210
Кабельные трассы - BAKS
100
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
1,75 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
4 800
добавлять
Кабельные трассы - BAKS
200 mm
Кабельные трассы - BAKS
9800 mm
KCD200H50/3
Кабельные трассы - BAKS
151220
Кабельные трассы - BAKS
200
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
2,53 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
9 800
добавлять
Кабельные трассы - BAKS
300 mm
Кабельные трассы - BAKS
14800 mm
KCD300H50/3
Кабельные трассы - BAKS
151230
Кабельные трассы - BAKS
300
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
3,28 kg
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Кабельные трассы - BAKS
14 800
добавлять
