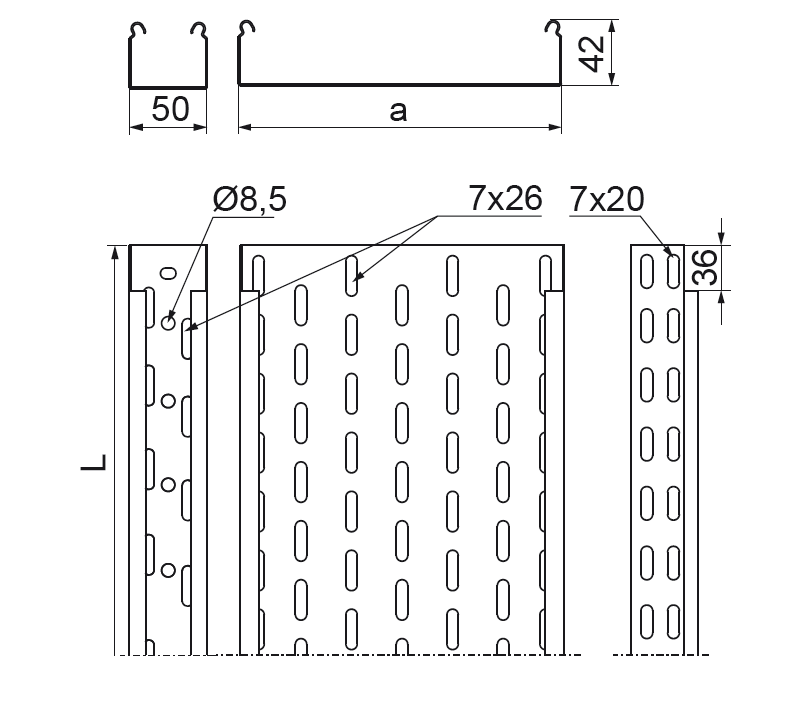

KCL...H42 Лоток

0,7
Информация

ПРИМЕНЕНИЕ

Выполнение кабельной трассы.


МАТЕРИАЛ
Cталь, оцинкованная методом Сендимира PN-EN 10346:2011.

Под заказ:

E- кислотостойкая сталь

L- порошковая покраска любым цветом



Примечание.

Возможность сборки лотков посредством

вставки одного лотка в другой,

монтаж осуществляется без соединителей.

Для больших заказов лотки длиной 2 м.

При монтаже следует использовать комплекты

болтов SGK M6x10 или SG M6x10.

Версии
Кабельные трассы - BAKS Кабельные трассы - BAKS
Символ длинаLm ширинаaмм Каталожный номер Количество в упаковке (шт. / m.) Вес 1 пог.м (kg) Полезное сечение (мм 2 ) ФАЙЛ 3D
Кабельные трассы - BAKS
50 mm
Кабельные трассы - BAKS
1900 mm
KGL/KCL50H42/2
Кабельные трассы - BAKS
2 000 mm
Кабельные трассы - BAKS
50
Кабельные трассы - BAKS
140305
Кабельные трассы - BAKS
4 / 8 szt. / m. b.
Кабельные трассы - BAKS
0,73 kg
Кабельные трассы - BAKS
1 900
Plik *.std добавлять
KGL/KCL50H42/3
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
50
Кабельные трассы - BAKS
140405
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
0,73 kg
Кабельные трассы - BAKS
1 900
Plik *.std добавлять
Кабельные трассы - BAKS
100 mm
Кабельные трассы - BAKS
4000 mm
KCL100H42/3
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
100
Кабельные трассы - BAKS
140810
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
0,99 kg
Кабельные трассы - BAKS
4 000
добавлять
Кабельные трассы - BAKS
200 mm
Кабельные трассы - BAKS
8200 mm
KCL200H42/3
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
200
Кабельные трассы - BAKS
140820
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
1,45 kg
Кабельные трассы - BAKS
8 200
добавлять
Кабельные трассы - BAKS
300 mm
Кабельные трассы - BAKS
12400 mm
KCL300H42/3
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
300
Кабельные трассы - BAKS
140830
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
1,90 kg
Кабельные трассы - BAKS
12 400
добавлять
