Информация

Выполнение кабельной трассы

МАТЕРИАЛ

Cталь, оцинкованная методом
Сендимира PN-EN 10346:2011.



Dodatkowe informacje

Соединение лотков при помощи защелок. Для сохранения
устойчивой непрерывности электрической цепи следует
использовать 1 комплект SGKM6x12 или SGM6x12.



Новый тип лотков с соединением с защелкой.
Преимущества новой системы:
- Сохранение устойчивой непрерывной электрической цепи обеспечивается соединением лотков с одним болтом
- Быстрый и простой монтаж
- Устойчивое соединение при помощи защелки
- Глубокая перфорация отверстий в дне повышает прочность лотка
- Частая перфорация обеспечивает отличный обмен тепла и спроектирована таким образом, чтобы лоток можно было устанавливать
на кронштейне BAKS в любом месте

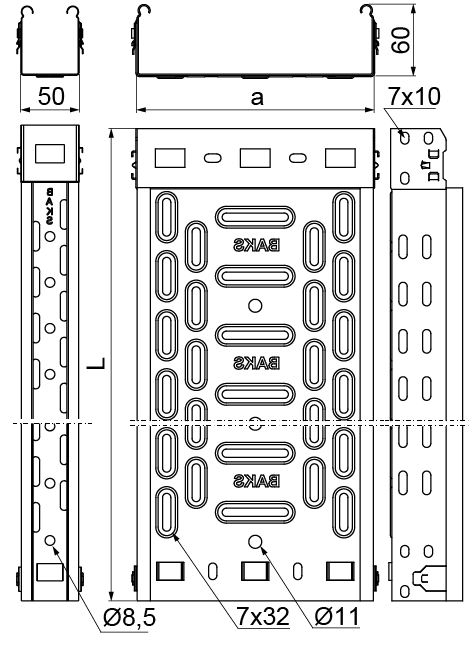

- Отверстия Ø11 в дне лотка позволяют подвешивать лоток на нарезном стержне

Версии
Кабельные трассы - BAKS Кабельные трассы - BAKS
Символ Каталожный номер ширинаaмм длинаLm Вес 1 пог.м (kg) Количество в упаковке (шт. / m.) Полезное сечение (мм 2 )
Кабельные трассы - BAKS
100 mm
Кабельные трассы - BAKS
5800 mm
KFJ100H60/3
Кабельные трассы - BAKS
162623
Кабельные трассы - BAKS
100
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
1,53 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
5 800
добавлять
Кабельные трассы - BAKS
150 mm
Кабельные трассы - BAKS
8800 mm
KFJ150H60/3
Кабельные трассы - BAKS
162723
Кабельные трассы - BAKS
150
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
1,86 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
8 800
добавлять
Кабельные трассы - BAKS
200 mm
Кабельные трассы - BAKS
11800 mm
KFJ200H60/3
Кабельные трассы - BAKS
162823
Кабельные трассы - BAKS
200
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
2,13 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
11 800
добавлять
Кабельные трассы - BAKS
300 mm
Кабельные трассы - BAKS
17800 mm
KFJ300H60/3
Кабельные трассы - BAKS
162923
Кабельные трассы - BAKS
300
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
2,76 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
17 800
добавлять
Кабельные трассы - BAKS
400 mm
Кабельные трассы - BAKS
23800 mm
KFJ400H60/3
Кабельные трассы - BAKS
163023
Кабельные трассы - BAKS
400
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
3,37 kg
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Кабельные трассы - BAKS
23 800
добавлять
Нагрузка
Кабельные трассы - BAKS Кабельные трассы - BAKS

Qdop. (kN/m)
0.0
L (m)
0.0
Заполнение
Кабельные трассы - BAKS Кабельные трассы - BAKS
Кабельные трассы - BAKS
Кабель 1
Кабельные трассы - BAKS
Кабельные трассы - BAKS
Кабель 2
Кабельные трассы - BAKS
Кабельные трассы - BAKS
Кабель 3
Кабельные трассы - BAKS
Кабельные трассы - BAKS
Кабель 4
Кабельные трассы - BAKS
Кабельные трассы - BAKS


Предоставление заполнения (%)
Кабельные трассы - BAKS
Поправка на заполнение (%)
Кабельные трассы - BAKS
