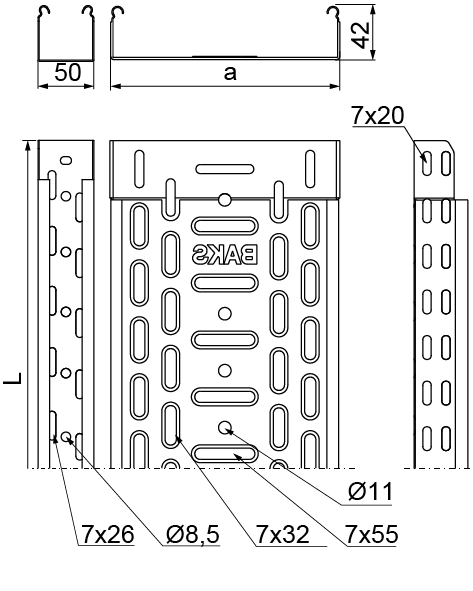

KGR...H42 Лоток

0,5 0,7 1,0
0,5
Информация

ПРИМЕНЕНИЕ

Выполнение кабельной трассы.


МАТЕРИАЛ
Cталь, оцинкованная методом Сендимира PN-EN 10346:2011.

Под заказ:

L- порошковая покраска любым цветом



Примечание.

Возможность сборки лотков посредством вставки

одного лотка в другой , монтаж осуществляется

без соединителей. При монтаже следует

использовать комплекты болтов SGK M6x10

или SG M6x10.

Просмотреть все
Версии
Кабельные трассы - BAKS Кабельные трассы - BAKS
добавлять
Символ Каталожный номер ширинаaмм длинаLm Вес 1 пог.м (kg) Количество в упаковке (шт. / m.) Полезное сечение (мм 2 ) ФАЙЛ 3D
Кабельные трассы - BAKS
50 mm
Кабельные трассы - BAKS
1900 mm
KGR50H42/2
Кабельные трассы - BAKS
140105
Кабельные трассы - BAKS
50
Кабельные трассы - BAKS
2 000 mm
Кабельные трассы - BAKS
0,55 kg
Кабельные трассы - BAKS
4 / 8 szt. / m. b.
Кабельные трассы - BAKS
1 900 		Plik *.std добавлять
KGR50H42/3
Кабельные трассы - BAKS
140205
Кабельные трассы - BAKS
50
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
0,55 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
1 900 		Plik *.std добавлять
Кабельные трассы - BAKS
100 mm
Кабельные трассы - BAKS
4000 mm
KGR100H42/2
Кабельные трассы - BAKS
141517
Кабельные трассы - BAKS
100
Кабельные трассы - BAKS
2 000 mm
Кабельные трассы - BAKS
0,74 kg
Кабельные трассы - BAKS
4 / 8 szt. / m. b.
Кабельные трассы - BAKS
4 000 		Plik *.std добавлять
KGR100H42/3
Кабельные трассы - BAKS
141516
Кабельные трассы - BAKS
100
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
0,74 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
4 000 		Plik *.std добавлять
Кабельные трассы - BAKS
150 mm
Кабельные трассы - BAKS
6100 mm
KGR150H42/2
Кабельные трассы - BAKS
141617
Кабельные трассы - BAKS
150
Кабельные трассы - BAKS
2 000 mm
Кабельные трассы - BAKS
0,93 kg
Кабельные трассы - BAKS
4 / 8 szt. / m. b.
Кабельные трассы - BAKS
6 100 		Plik *.std добавлять
KGR150H42/3
Кабельные трассы - BAKS
141616
Кабельные трассы - BAKS
150
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
0,93 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
6 100 		Plik *.std добавлять
Кабельные трассы - BAKS
200 mm
Кабельные трассы - BAKS
8200 mm
KGR200H42/2
Кабельные трассы - BAKS
141717
Кабельные трассы - BAKS
200
Кабельные трассы - BAKS
2 000 mm
Кабельные трассы - BAKS
1,10 kg
Кабельные трассы - BAKS
4 / 8 szt. / m. b.
Кабельные трассы - BAKS
8 200 		Plik *.std добавлять
KGR200H42/3
Кабельные трассы - BAKS
141716
Кабельные трассы - BAKS
200
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
1,10 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
8 200 		Plik *.std добавлять
Кабельные трассы - BAKS
300 mm
Кабельные трассы - BAKS
12400 mm
KGR300H42/2
Кабельные трассы - BAKS
141817
Кабельные трассы - BAKS
300
Кабельные трассы - BAKS
2 000 mm
Кабельные трассы - BAKS
1,47 kg
Кабельные трассы - BAKS
4 / 8 szt. / m. b.
Кабельные трассы - BAKS
12 400 		Plik *.std добавлять
KGR300H42/3
Кабельные трассы - BAKS
141816
Кабельные трассы - BAKS
300
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
1,47 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
12 400 		Plik *.std добавлять
