KZPH50 Лоток

1,5 2,0
1,5
Информация

ПРИМЕНЕНИЕ

Выполнение кабельной трассы.



МАТЕРИАЛ

Сталь, оцинкованная методом погружения PN-EN ISO 1461:2011

Под заказ:

E- кислотостойкая сталь

L- порошковая покраска любым цветом



Для надежного соединения 2 лотков можно

применять 2 соединителя LZCH50 или

1 соединитель LCC...H50 и 18 болтов SGF M6×12

Внимание
Соединение лотков только с применением соединителей.
Версии
Кабельные трассы - BAKS Кабельные трассы - BAKS
добавлять

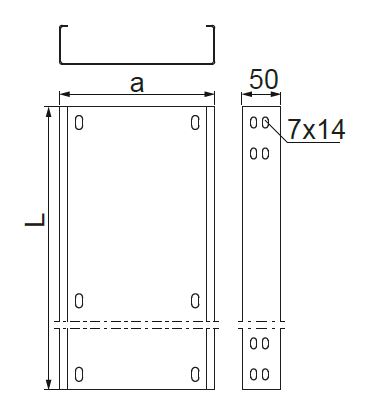

Символ Каталожный номер ширинаaмм длинаLm Вес 1 пог.м (kg) Количество в упаковке (шт. / m.) Полезное сечение (мм 2 ) ФАЙЛ 3D
Кабельные трассы - BAKS
50 mm
Кабельные трассы - BAKS
2300 mm
KZP50H50/3
Кабельные трассы - BAKS
350205
Кабельные трассы - BAKS
50
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
2,10 kg
Кабельные трассы - BAKS
8 / 24 szt. / m. b.
Кабельные трассы - BAKS
2 300 		Plik *.std добавлять
Кабельные трассы - BAKS
100 mm
Кабельные трассы - BAKS
4800 mm
KZP100H50/3
Кабельные трассы - BAKS
350210
Кабельные трассы - BAKS
100
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
2,71 kg
Кабельные трассы - BAKS
6 / 18 szt. / m. b.
Кабельные трассы - BAKS
4 800 		Plik *.std добавлять
Кабельные трассы - BAKS
200 mm
Кабельные трассы - BAKS
9800 mm
KZP200H50/3
Кабельные трассы - BAKS
350220
Кабельные трассы - BAKS
200
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
3,95 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
9 800 		Plik *.std добавлять
Кабельные трассы - BAKS
300 mm
Кабельные трассы - BAKS
14800 mm
KZP300H50/3
Кабельные трассы - BAKS
350230
Кабельные трассы - BAKS
300
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
5,19 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
14 800 		Plik *.std добавлять
Кабельные трассы - BAKS
400 mm
Кабельные трассы - BAKS
19800 mm
KZP400H50/3
Кабельные трассы - BAKS
350240
Кабельные трассы - BAKS
400
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
6,42 kg
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Кабельные трассы - BAKS
19 800 		Plik *.std добавлять
Кабельные трассы - BAKS
500 mm
Кабельные трассы - BAKS
24800 mm
KZP500H50/3
Кабельные трассы - BAKS
350250
Кабельные трассы - BAKS
500
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
7,66 kg
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Кабельные трассы - BAKS
24 800 		Plik *.std добавлять
Кабельные трассы - BAKS
600 mm
Кабельные трассы - BAKS
29800 mm
KZP600H50/3
Кабельные трассы - BAKS
350260
Кабельные трассы - BAKS
600
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
8,90 kg
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Кабельные трассы - BAKS
29 800 		Plik *.std добавлять
Нагрузка
Кабельные трассы - BAKS Кабельные трассы - BAKS

Qdop. (kN/m)
0.0
L (m)
0.0
Заполнение
Кабельные трассы - BAKS Кабельные трассы - BAKS
Кабельные трассы - BAKS
Кабель 1
Кабельные трассы - BAKS
Кабельные трассы - BAKS
Кабель 2
Кабельные трассы - BAKS
Кабельные трассы - BAKS
Кабель 3
Кабельные трассы - BAKS
Кабельные трассы - BAKS
Кабель 4
Кабельные трассы - BAKS
Кабельные трассы - BAKS


Предоставление заполнения (%)
Кабельные трассы - BAKS
Поправка на заполнение (%)
