KZWPH200 Лоток усиленный

1,5 Кабельные трассы - BAKS
Информация

ПРИМЕНЕНИЕ
Выполнение кабельной трассы



МАТЕРИАЛ
Сталь, оцинкованная методом погружения
PN-EN ISO 1461:2011
Под заказ:
E- кислотостойкая сталь
L- порошковая лакировка любого цвета


Преимущество
Дополнительные изгибы повышают прочность и защищают
кабели от повреждения во время укладки.


Для надежного соединения 2 лотков можно применять
2 соединителя LZCH200 или 1 соединитель LCC...H200
и 24 болтов SGKFM8x14 или SGFM8x14.

Внимание
Соединение лотков только с применением соединителей.
Версии
Кабельные трассы - BAKS Кабельные трассы - BAKS

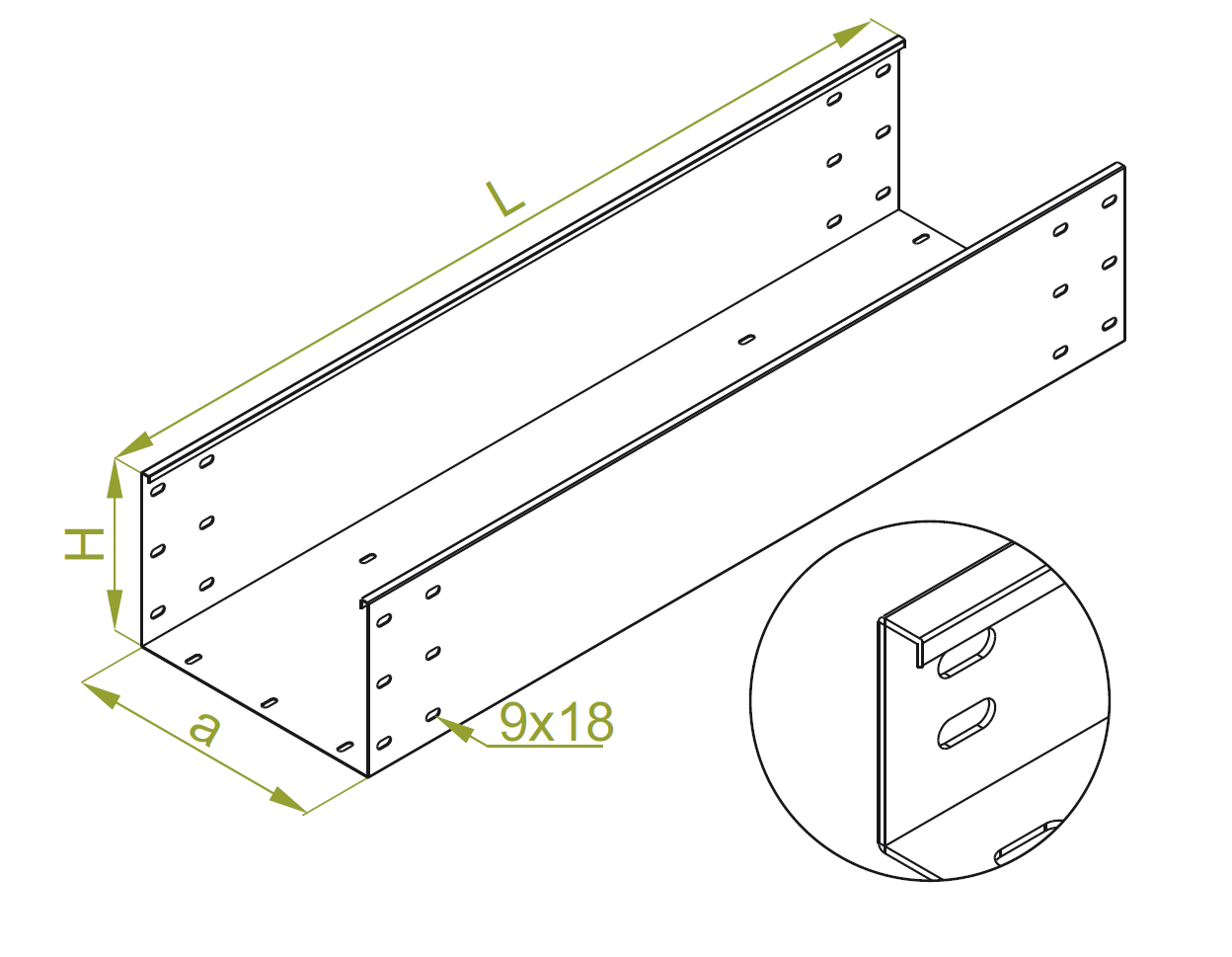

Символ ширинаaмм длинаLm Вес 1 пог.м (kg) Каталожный номер Количество в упаковке (шт. / m.) Полезное сечение (мм 2 ) ФАЙЛ 3D
Кабельные трассы - BAKS
200 mm
Кабельные трассы - BAKS
39800 mm
KZWP200H200/3
Кабельные трассы - BAKS
200
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
7,82 kg
Кабельные трассы - BAKS
375220
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Кабельные трассы - BAKS
39 800
Plik *.std добавлять
Кабельные трассы - BAKS
300 mm
Кабельные трассы - BAKS
59800 mm
KZWP300H200/3
Кабельные трассы - BAKS
300
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
9,05 kg
Кабельные трассы - BAKS
375230
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Кабельные трассы - BAKS
59 800
Plik *.std добавлять
Кабельные трассы - BAKS
400 mm
Кабельные трассы - BAKS
79800 mm
KZWP400H200/3
Кабельные трассы - BAKS
400
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
10,29 kg
Кабельные трассы - BAKS
375240
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Кабельные трассы - BAKS
79 800
Plik *.std добавлять
Кабельные трассы - BAKS
500 mm
Кабельные трассы - BAKS
99800 mm
KZWP500H200/3
Кабельные трассы - BAKS
500
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
11,53 kg
Кабельные трассы - BAKS
375250
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Кабельные трассы - BAKS
99 800
Plik *.std добавлять
Кабельные трассы - BAKS
600 mm
Кабельные трассы - BAKS
119800 mm
KZWP600H200/3
Кабельные трассы - BAKS
600
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
12,76 kg
Кабельные трассы - BAKS
375260
Кабельные трассы - BAKS
2 / 6 szt. / m. b.
Кабельные трассы - BAKS
119 800
Plik *.std добавлять
