CZDP...H80N Kreuzstück

1,5
Informationen

Verzweigung der Kabeltrasse.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Für die Montage sind 8 St. LDCH...N und 32 Sätze von SGKM8x14 Schrauben zu verwenden
– Bei Sonderaufträgen müssen die Abmessungen a und b angegeben werden (wenn a=200 und b=400 betragen, soll das bestellte Formteil mit dem CZD...200/400/200/400H… Symbol versehen sein)
– Option E90 für eine Breite von 100 bis 400 mm

Achtung!
Integrierte Verbinder. Bei Montage sind keine zusätzlichen Verbinder benötigt.
Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Symbol Breite a mm 1 Stück (kg) Katalog-Nr. Menge (Stück)
BAKS – Kabeltragsysteme
100 mm
BAKS – Kabeltragsysteme
mm
CZDP100H80N
BAKS – Kabeltragsysteme
100
BAKS – Kabeltragsysteme
7,11
BAKS – Kabeltragsysteme
496810
BAKS – Kabeltragsysteme
1
Dazugeben
BAKS – Kabeltragsysteme
200 mm
BAKS – Kabeltragsysteme
mm
CZDP200H80N
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
7,82
BAKS – Kabeltragsysteme
496820
BAKS – Kabeltragsysteme
1
Dazugeben
BAKS – Kabeltragsysteme
300 mm
BAKS – Kabeltragsysteme
mm
CZDP300H80N
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
8,67
BAKS – Kabeltragsysteme
496830
BAKS – Kabeltragsysteme
1
Dazugeben
BAKS – Kabeltragsysteme
400 mm
BAKS – Kabeltragsysteme
mm
CZDP400H80N
BAKS – Kabeltragsysteme
400
BAKS – Kabeltragsysteme
9,53
BAKS – Kabeltragsysteme
496840
BAKS – Kabeltragsysteme
1
Dazugeben
BAKS – Kabeltragsysteme
500 mm
BAKS – Kabeltragsysteme
mm
CZDP500H80N
BAKS – Kabeltragsysteme
500
BAKS – Kabeltragsysteme
10,39
BAKS – Kabeltragsysteme
496850
BAKS – Kabeltragsysteme
1
Dazugeben
BAKS – Kabeltragsysteme
600 mm
BAKS – Kabeltragsysteme
mm
CZDP600H80N
BAKS – Kabeltragsysteme
600
BAKS – Kabeltragsysteme
11,25
BAKS – Kabeltragsysteme
496860
BAKS – Kabeltragsysteme
1
Dazugeben

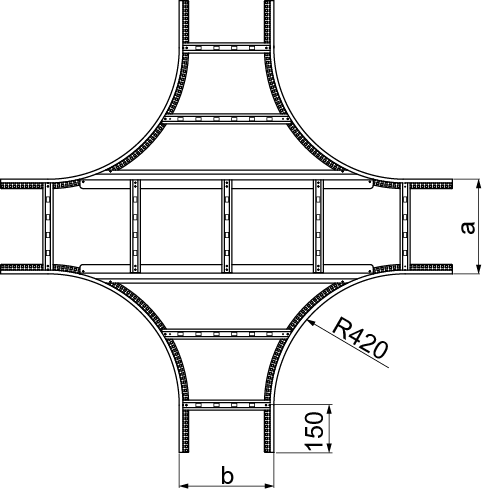

Beispiel
