TDC...H80N T-Stück

2,0
Informationen

Verzweigung der Kabeltrasse.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Für die Montage sind 6 St. LDCH... Verbinder und und 24 Sets von SGKM8x14 oder SGM8x14 Schrauben zu verwenden

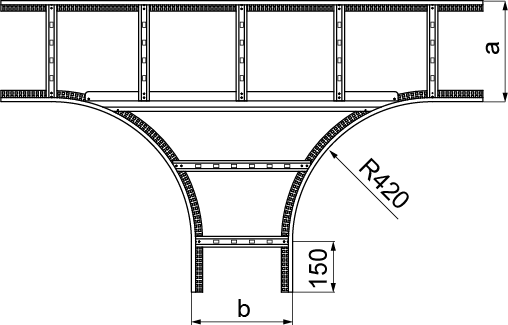

– Bei Sonderaufträgen müssen die Abmessungen a und b angegeben werden (wenn a=400 und b=600 betragen, soll das bestellte Formteil mit dem TD...400/600/400H… Symbol versehen sein)
– Option E90 für eine Breite von 100 bis 400 mm

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
Symbol Szerokość a=b (mm) 1 Stück (kg) Katalog-Nr. Menge (Stück) 3D Datei
TDC100H80N
BAKS – Kabeltragsysteme
100
BAKS – Kabeltragsysteme
7,09
BAKS – Kabeltragsysteme
496710
BAKS – Kabeltragsysteme
1
Plik *.std Dazugeben
TDC200H80N
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
8,09
BAKS – Kabeltragsysteme
496720
BAKS – Kabeltragsysteme
1
Plik *.std Dazugeben
TDC300H80N
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
9,10
BAKS – Kabeltragsysteme
496730
BAKS – Kabeltragsysteme
1
Plik *.std Dazugeben
TDC400H80N
BAKS – Kabeltragsysteme
400
BAKS – Kabeltragsysteme
10,12
BAKS – Kabeltragsysteme
496740
BAKS – Kabeltragsysteme
1
Plik *.std Dazugeben
TDC500H80N
BAKS – Kabeltragsysteme
500
BAKS – Kabeltragsysteme
11,12
BAKS – Kabeltragsysteme
496750
BAKS – Kabeltragsysteme
1
Plik *.std Dazugeben
TDC600H80N
BAKS – Kabeltragsysteme
600
BAKS – Kabeltragsysteme
12,13
BAKS – Kabeltragsysteme
496760
BAKS – Kabeltragsysteme
1
Plik *.std Dazugeben
Beispiel
