KBP...H100 Kabelrinne

1,5
Informationen

Verlegung einer Kabeltrasse.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Verbindung von Kabelrinnen nur mittels Verbinder (keine Aussparung an der Kabelrinnenseite) und

Verbindungsbleche

– Befestigung mittels SGKM6x12 oder SGM6x12 Schrauben

– Bei Verwendung eines Ersatzproduktes mit einer anderen Höhe müssen alle Systemkomponente diesem

Parameter entsprechen

– Option E für Dicke ≥ 1,2 mm - keine obere Prägung zum Einrasten des Deckels

Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme

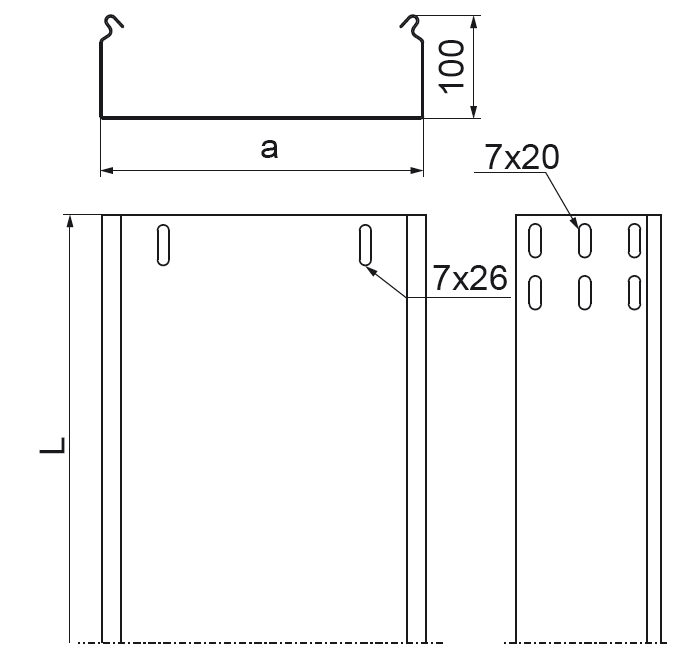

Symbol Breite a mm Länge L mm NUTZQUER-SCHNITT (mm²) 1 lfdm (kg) (kg) Katalog-Nr. Menge in Packung (Stück / m.)
BAKS – Kabeltragsysteme
100 mm
BAKS – Kabeltragsysteme
9800 mm
KBP100H100/3
BAKS – Kabeltragsysteme
100
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
9.800
BAKS – Kabeltragsysteme
3,82 kg
BAKS – Kabeltragsysteme
112010
BAKS – Kabeltragsysteme
4 / 12 Stück/m
Dazugeben
BAKS – Kabeltragsysteme
150 mm
BAKS – Kabeltragsysteme
14800 mm
KBP150H100/3
BAKS – Kabeltragsysteme
150
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
14.800
BAKS – Kabeltragsysteme
4,38 kg
BAKS – Kabeltragsysteme
112015
BAKS – Kabeltragsysteme
4 / 12 Stück/m
Dazugeben
BAKS – Kabeltragsysteme
200 mm
BAKS – Kabeltragsysteme
19800 mm
KBP200H100/3
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
19.800
BAKS – Kabeltragsysteme
4,96 kg
BAKS – Kabeltragsysteme
112020
BAKS – Kabeltragsysteme
4 / 12 Stück/m
Dazugeben
BAKS – Kabeltragsysteme
300 mm
BAKS – Kabeltragsysteme
29800 mm
KBP300H100/3
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
29.800
BAKS – Kabeltragsysteme
6,11 kg
BAKS – Kabeltragsysteme
112030
BAKS – Kabeltragsysteme
4 / 12 Stück/m
Dazugeben
BAKS – Kabeltragsysteme
400 mm
BAKS – Kabeltragsysteme
39800 mm
KBP400H100/3
BAKS – Kabeltragsysteme
400
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
39.800
BAKS – Kabeltragsysteme
7,26 kg
BAKS – Kabeltragsysteme
112040
BAKS – Kabeltragsysteme
2 / 6 Stück/m
Dazugeben
BAKS – Kabeltragsysteme
500 mm
BAKS – Kabeltragsysteme
49800 mm
KBP500H100/3
BAKS – Kabeltragsysteme
500
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
49.800
BAKS – Kabeltragsysteme
8,41 kg
BAKS – Kabeltragsysteme
112050
BAKS – Kabeltragsysteme
2 / 6 Stück/m
Dazugeben
BAKS – Kabeltragsysteme
600 mm
BAKS – Kabeltragsysteme
59800 mm
KBP600H100/3
BAKS – Kabeltragsysteme
600
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
59.800
BAKS – Kabeltragsysteme
9,57 kg
BAKS – Kabeltragsysteme
112060
BAKS – Kabeltragsysteme
2 / 6 Stück/m
Dazugeben
