1,5

Informationen

Verlegung einer Kabeltrasse.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen

– Verbindung von Kabelrinnen nur mittels Verbinder (keine Aussparung an der Kabelrinnenseite) und

Verbindungsbleche

– Befestigung mittels SGKM6x12 oder SGM6x12 Schrauben

– Bei Verwendung eines Ersatzproduktes mit einer anderen Höhe müssen alle Systemkomponente diesem

Parameter entsprechen

– Option E für Dicke ≥ 1,2 mm: Lochung in größeren Abständen, keine obere Prägung zum Einrasten des

Deckels

Version

Dazugeben

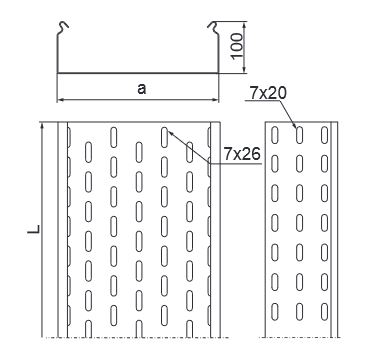

	Symbol	Katalog-Nr.	Breite a mm	Länge L mm	1 lfdm (kg) (kg)	Menge in Packung (Stück / m.)	NUTZQUER-SCHNITT (mm²)
100 mm 9800 mm
	KCP100H100/3	110810	100	3 000 mm	3,06 kg	4 / 12 Stück/m	9.800	Dazugeben
150 mm 14800 mm
	KCP150H100/3	110815	150	3 000 mm	3,63 kg	4 / 12 Stück/m	14.800	Dazugeben
200 mm 19800 mm
	KCP200H100/3	110820	200	3 000 mm	3,93 kg	4 / 12 Stück/m	19.800	Dazugeben
300 mm 29800 mm
	KCP300H100/3	110830	300	3 000 mm	4,86 kg	4 / 12 Stück/m	29.800	Dazugeben
400 mm 39800 mm
	KCP400H100/3	110840	400	3 000 mm	5,94 kg	2 / 6 Stück/m	39.800	Dazugeben
500 mm 49800 mm
	KCP500H100/3	110850	500	3 000 mm	6,98 kg	2 / 6 Stück/m	49.800	Dazugeben
600 mm 59800 mm
	KCP600H100/3	110860	600	3 000 mm	7,94 kg	2 / 6 Stück/m	59.800	Dazugeben
