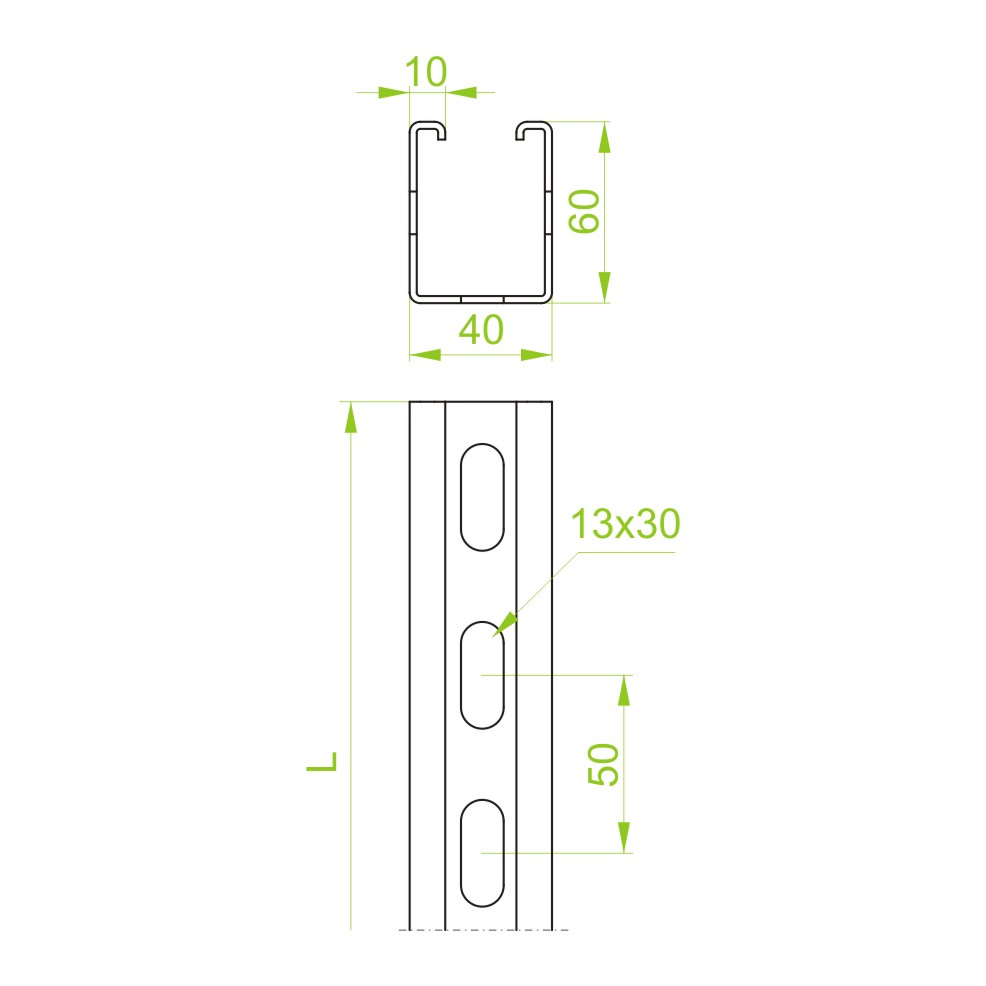

CMC40H60 Ceownik montażowy

Informacje

Do podwieszania lamp, jako fragment

konstrukcji i element konstrukcyjny

do mocowania drabinek, koryt i wysięgników:

„WWT”, „WPT”, „WWC”, „WWCN”, „WPL”,

„WTL”, „WW”, „WWS/WWSO”, „WWD”, „WMC/WMCO”,

„WMCN”.




Materiał

Stal cynkowana metodą
Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F- stal cynkowana metodą zanurzeniową
PN-EN ISO 1461:2011
L- lakierowanie w standardowym kolorze RAL

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Długość L (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
CMC40H60/3
Trasy kablowe - BAKS
616630
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
7,80
Trasy kablowe - BAKS
4
Plik *.std Dodaj
CMC40H60/6
Trasy kablowe - BAKS
616660
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
15,60
Trasy kablowe - BAKS
4
Plik *.std Dodaj
Dane techniczne
Trasy kablowe - BAKS Trasy kablowe - BAKS
Grubość ścianki
(mm)
2
Pole przekroju poprzecznego
(cm2)
2,81
Oś Y
Środek ciężkości "otwartego"
e1
(m)
0,03
Środek ciężkości
e2
(mm)
29,80
Moment bezwładności
Iy
(cm4)
14,543
Wskaźnik wytrzymałości na zginanie otwartego
Wy1
(cm3)
4,816
Wskaźnik wytrzymałości na zginanie
Wy2
(cm3)
4,88
Promień bezwładności
iy
(cm)
22,80
Oś Z
Moment bezwładności
Iz
(cm4)
8,271
Wskaźnik wytrzymałości na zginanie
Wz
(cm3)
4,135
Promień bezwładności
iz
(cm)
17,20
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie zadane Dopuszczalna strzałka ugięcia Współczynnik bezpieczeństwa
P1 kN f1 dop. mm n bezp. 70%
P2 - kN f2 dop. mm
Trasy kablowe - BAKS
P1, P2 - Obciążenie zadane, L1, L2, L3 - Odległości
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
