CMP41H41 Ceownik montażowy

Trasy kablowe - BAKS
Informacje

Do podwieszania lamp, jako fragment konstrukcji
i element konstrukcyjny do mocowania drabinek,
koryt i wysięgników: WWT, WPT, WWC, WWCN,
WPL, WTL, WW, WWS/WWSO, WWD,
WMC/WMCO, WMCN.

Materiał

Stal ocynkowana metodą Sendzimira
PN-EN 10346:2015-09
Na zamówienie:
E- stal kwasoodporna, odcinki do 3 mb,
oprócz CMC41H41,CMM41H41 i CMT41H41
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Uwaga! Do montażu ceownika z łącznikiem należy użyć śrub
SGKM10x20 lub SGM10x25.

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

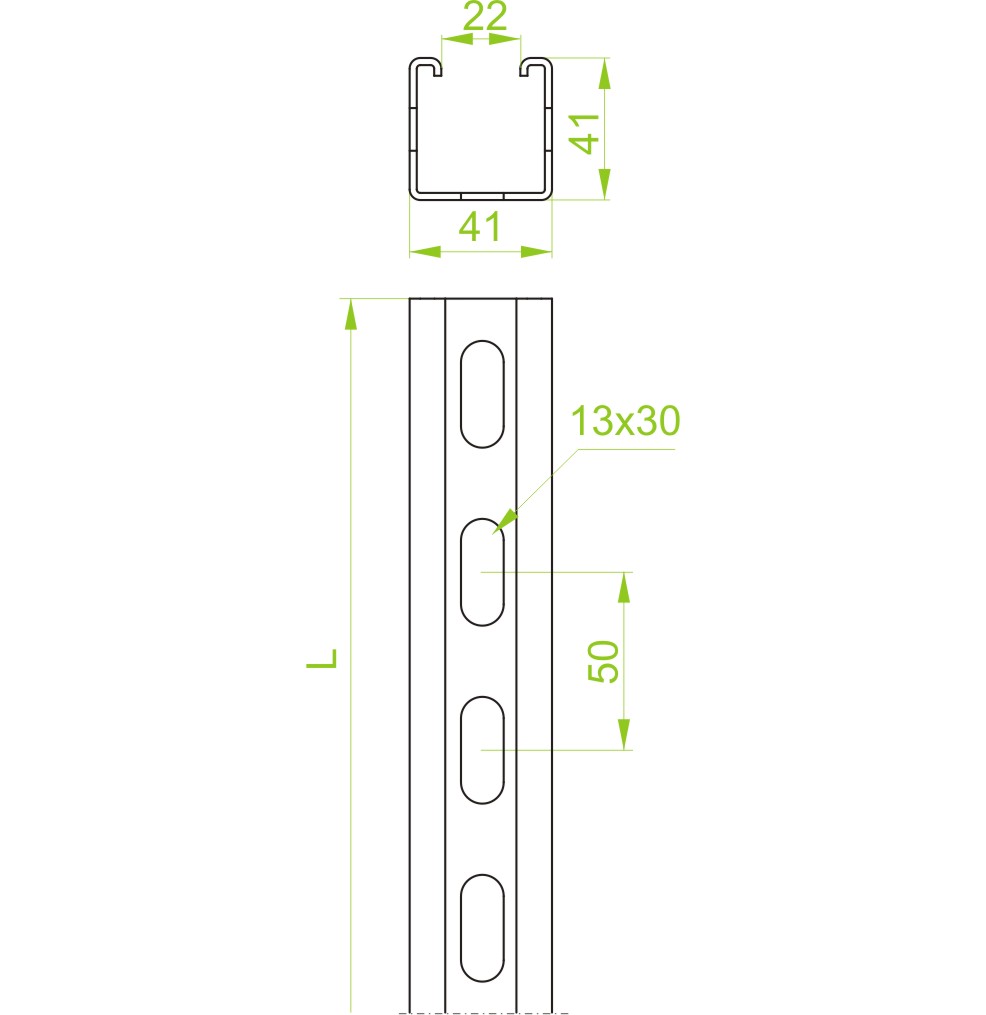

Symbol Numer katalogowy Długość L (mm) Szerokość a (mm) Wysokość H (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
Trasy kablowe - BAKS
41 mm
Trasy kablowe - BAKS
mm
CMP41H41/02
Trasy kablowe - BAKS
644102
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
0,26
Trasy kablowe - BAKS
30
Plik *.std Dodaj
CMP41H41/03
Trasy kablowe - BAKS
644103
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
0,40
Trasy kablowe - BAKS
30
Plik *.std Dodaj
Trasy kablowe - BAKS
41 mm
Trasy kablowe - BAKS
mm
CMP41H41/04
Trasy kablowe - BAKS
644104
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
0,53
Trasy kablowe - BAKS
30
Plik *.std Dodaj
CMP41H41/05
Trasy kablowe - BAKS
644105
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
0,66
Trasy kablowe - BAKS
30
Plik *.std Dodaj
Trasy kablowe - BAKS
41 mm
Trasy kablowe - BAKS
mm
CMP41H41/06
Trasy kablowe - BAKS
644106
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
0,80
Trasy kablowe - BAKS
30
Plik *.std Dodaj
CMP41H41/07
Trasy kablowe - BAKS
644107
Trasy kablowe - BAKS
700 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
0,92
Trasy kablowe - BAKS
30
Plik *.std Dodaj
Trasy kablowe - BAKS
41 mm
Trasy kablowe - BAKS
mm
CMP41H41/08
Trasy kablowe - BAKS
644108
Trasy kablowe - BAKS
800 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
1,06
Trasy kablowe - BAKS
30
Plik *.std Dodaj
CMP41H41/09
Trasy kablowe - BAKS
644109
Trasy kablowe - BAKS
900 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
1,19
Trasy kablowe - BAKS
30
Plik *.std Dodaj
Trasy kablowe - BAKS
41 mm
Trasy kablowe - BAKS
mm
CMP41H41/1
Trasy kablowe - BAKS
644110
Trasy kablowe - BAKS
1 000 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
1,32
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CMP41H41/2
Trasy kablowe - BAKS
644120
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
2,64
Trasy kablowe - BAKS
8
Plik *.std Dodaj
Trasy kablowe - BAKS
41 mm
Trasy kablowe - BAKS
mm
CMP41H41/3
Trasy kablowe - BAKS
644130
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
3,96
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CMP41H41/6
Trasy kablowe - BAKS
644160
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
41
Trasy kablowe - BAKS
7,92
Trasy kablowe - BAKS
8
Plik *.std Dodaj
Dane techniczne
Trasy kablowe - BAKS Trasy kablowe - BAKS
Grubość ścianki
(mm)
1,50
Pole przekroju poprzecznego
(cm2)
1,62
Oś Y
Środek ciężkości "otwartego"
e1
(m)
0,02
Środek ciężkości
e2
(mm)
19,40
Moment bezwładności
Iy
(cm4)
4,441
Wskaźnik wytrzymałości na zginanie otwartego
Wy1
(cm3)
2,156
Wskaźnik wytrzymałości na zginanie
Wy2
(cm3)
2,289
Promień bezwładności
iy
(cm)
16,70
Oś Z
Moment bezwładności
Iz
(cm4)
4,668
Wskaźnik wytrzymałości na zginanie
Wz
(cm3)
2,277
Promień bezwładności
iz
(cm)
17
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie zadane Dopuszczalna strzałka ugięcia Współczynnik bezpieczeństwa
P1 kN f1 dop. mm n bezp. 70%
P2 - kN f2 dop. mm
Trasy kablowe - BAKS
P1, P2 - Obciążenie zadane, L1, L2, L3 - Odległości
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
