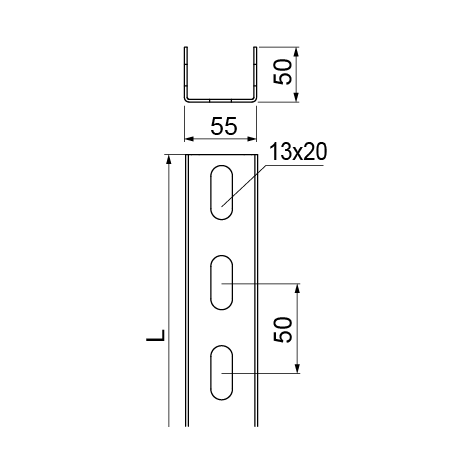

CT55H50 Ceownik

Informacje

Do podwieszania lamp i jako element konstrukcyjny
do mocowania drabinek i korytek kablowych. Jako
element wsporczy dla wysięgników: WW,
WWS/WWSO, WS, WSZ, WZS, WWC,
WMC/WMCO, WPL, WPT, WMCN, WWCN.

Materiał

Stal cynkowana metodą
Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F- stal cynkowana metodą zanurzeniową
PN-EN ISO 1461:2011
E- stal kwasoodporna, odcinki do 3 mb.
L- lakierowanie w standardowym kolorze RAL

Dodatkowe informacje

Uwaga! Na duże zamówienie, możliwość wykonania

dowolnych odcinków do 3 m. Do montażu ceownika z

łącznikiem należy użyć śrub SGKM10x20 lub SGM10x20

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Długość L (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
CT55H50/03
Trasy kablowe - BAKS
612203
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
0,84
Trasy kablowe - BAKS
20
Plik *.std Dodaj
CT55H50/04
Trasy kablowe - BAKS
612204
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
1,12
Trasy kablowe - BAKS
20
Plik *.std Dodaj
CT55H50/05
Trasy kablowe - BAKS
612205
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
1,40
Trasy kablowe - BAKS
20
Plik *.std Dodaj
CT55H50/1
Trasy kablowe - BAKS
612210
Trasy kablowe - BAKS
1 000 mm
Trasy kablowe - BAKS
2,79
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CT55H50/2
Trasy kablowe - BAKS
612220
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
5,58
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CT55H50/3
Trasy kablowe - BAKS
612230
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
8,37
Trasy kablowe - BAKS
4
Plik *.std Dodaj
CT55H50/6
Trasy kablowe - BAKS
612260
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
16,74
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Ścienny
Trasy kablowe - BAKS
Sufitowy
Trasy kablowe - BAKS
P1 - Obciążenie zadane, L1 - Długość produktu, H - Odległość trasy od sufitu, Fk - Maksymalna siła działająca na jedną kotwę
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Symbol Długość całkowita Siła działająca na kotwienie  * Strzałka ugięcia Współczynnik bezpieczeństwa
CT55H50/03 Lcałk. 300 mm Fk kN f1 dop. mm n bezp. 70%
CT55H50/04 Lcałk. 400 mm Fk kN f1 dop. mm n bezp. 70%
CT55H50/05 Lcałk. 500 mm Fk kN f1 dop. mm n bezp. 70%
CT55H50/1 Lcałk. 1000 mm Fk kN f1 dop. mm n bezp. 70%
CT55H50/2 Lcałk. 2000 mm Fk kN f1 dop. mm n bezp. 70%
CT55H50/3 Lcałk. 3000 mm Fk kN f1 dop. mm n bezp. 70%
CT55H50/6 Lcałk. 6000 mm Fk kN f1 dop. mm n bezp. 70%
* Obliczeniowa siła kotwienia bez współczynnika bezpieczeństwa.
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
