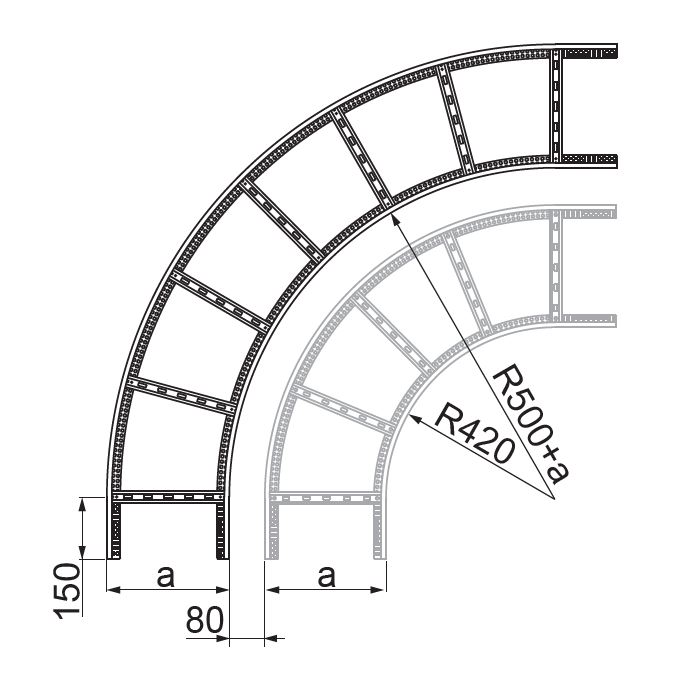

LDZC...H80N Łuk zewnętrzny 90°

2,0
Informacje

Zachowanie tego samego dystansu między łukami poziomymi dwóch biegnących obok siebie równolegle tras kablowych.

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– do montażu należy użyć 4 łączniki LDCH... i 32 kpl. śrub SGKM8x14

Zamawiając kształtki należy podać symbol drabiny w celu dobrania odpowiednich  szczebli i przystosowanych do nich uchwytów kablowych.

A - szczebel drabinki DK... i pasujący do niego uchwyt kablowy typu UKZ...,

B - szczebel drabinki DU... i pasujący do niego uchwyt kablowy typu UK...

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Wymiar a (mm) Waga 1 szt. (kg) Numer katalogowy Ilość (szt.) Plik 3D
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
mm
LDZC100H80N
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
5,04
Trasy kablowe - BAKS
496510
Trasy kablowe - BAKS
1
Plik *.std Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
mm
LDZC200H80N
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
6,60
Trasy kablowe - BAKS
496520
Trasy kablowe - BAKS
1
Plik *.std Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
mm
LDZC300H80N
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
8,21
Trasy kablowe - BAKS
496530
Trasy kablowe - BAKS
1
Plik *.std Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
mm
LDZC400H80N
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
9,77
Trasy kablowe - BAKS
496540
Trasy kablowe - BAKS
1
Plik *.std Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
mm
LDZC500H80N
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
11,26
Trasy kablowe - BAKS
496550
Trasy kablowe - BAKS
1
Plik *.std Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
mm
LDZC600H80N
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
13,02
Trasy kablowe - BAKS
496560
Trasy kablowe - BAKS
1
Plik *.std Dodaj
Przykłady
