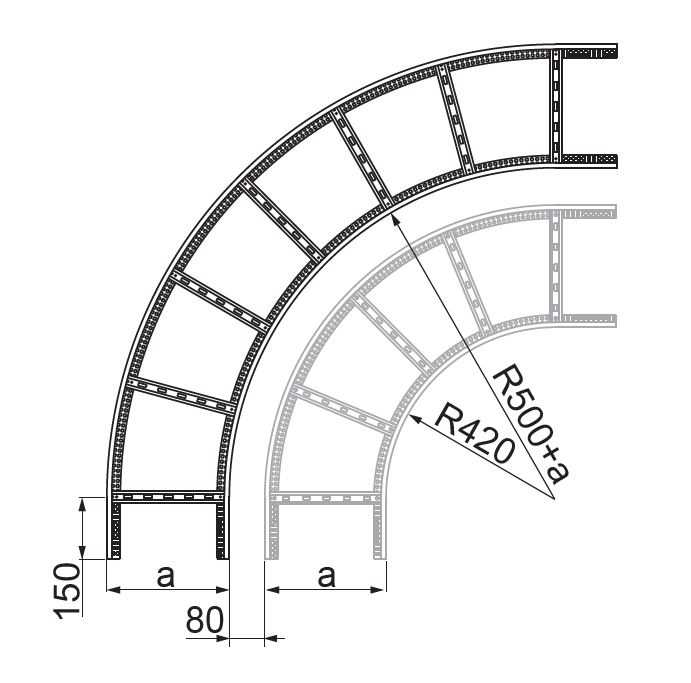

LDZP...H80N Łuk zewnętrzny 90°

1,5
Informacje

Zmiana kierunku prowadzenia trasy kablowej.

Materiał

S - stal cynkowana met. Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
L - lakierowanie w standardowej palecie RAL
E - stal nierdzewna

Dodatkowe informacje

– do montażu należy użyć 4 łączniki LDCH... i 32 kpl. śrub SGKM8x14

Zamawiając kształtki należy podać symbol drabiny w celu dobrania odpowiednich  szczebli i przystosowanych do nich uchwytów kablowych.

A - szczebel drabinki DK... i pasujący do niego uchwyt kablowy typu UKZ...,

B - szczebel drabinki DU... i pasujący do niego uchwyt kablowy typu UK...

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Wymiar a (mm) Waga 1 szt. (kg) Numer katalogowy Ilość (szt.)
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
mm
LDZP100H80N
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
3,78
Trasy kablowe - BAKS
496410
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
mm
LDZP200H80N
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
4,95
Trasy kablowe - BAKS
496420
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
mm
LDZP300H80N
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
6,16
Trasy kablowe - BAKS
496430
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
mm
LDZP400H80N
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
7,33
Trasy kablowe - BAKS
496440
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
mm
LDZP500H80N
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
8,45
Trasy kablowe - BAKS
496450
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
mm
LDZP600H80N
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
9,77
Trasy kablowe - BAKS
496460
Trasy kablowe - BAKS
1
Dodaj
