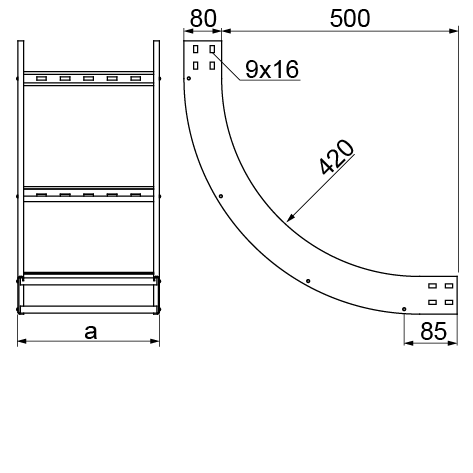

LPDWC...H80N Łuk pionowy wewnętrzny

2,0
Informacje

Zmiana kierunku prowadzenia trasy kablowej.

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– do montażu należy użyć 4 łączniki LDCH... i 32 kpl. śrub SGKM8x14

Zamawiając kształtki należy podać symbol drabiny w celu dobrania odpowiednich  szczebli i przystosowanych do nich uchwytów kablowych.

A - szczebel drabinki DK... i pasujący do niego uchwyt kablowy typu UKZ...,

B - szczebel drabinki DU... i pasujący do niego uchwyt kablowy typu UK...

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Wymiar a (mm) Waga 1 szt. (kg) Numer katalogowy Ilość (szt.)
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
mm
LPDWC100H80N
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
3,10
Trasy kablowe - BAKS
489310
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
mm
LPDWC200H80N
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
3,46
Trasy kablowe - BAKS
489320
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
mm
LPDWC300H80N
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
3,86
Trasy kablowe - BAKS
489330
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
mm
LPDWC400H80N
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
4,22
Trasy kablowe - BAKS
489340
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
mm
LPDWC500H80N
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
4,62
Trasy kablowe - BAKS
489350
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
mm
LPDWC600H80N
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
5,02
Trasy kablowe - BAKS
489360
Trasy kablowe - BAKS
1
Dodaj
Przykłady
