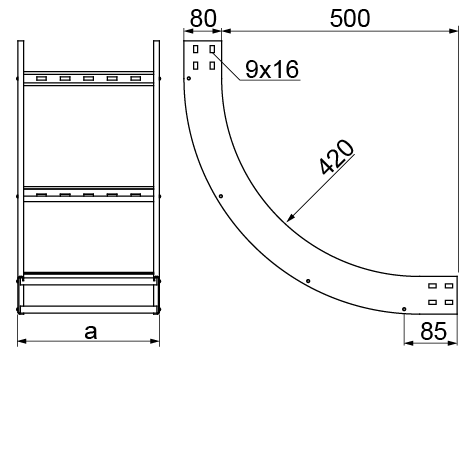

LPDWP...H80N Łuk pionowy wewnętrzny

1,5
Informacje

Zmiana kierunku prowadzenia trasy kablowej.

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– do montażu należy użyć 4 łączniki LDCH... i 32 kpl. śrub SGKM8x14

Zamawiając kształtki należy podać symbol drabiny w celu dobrania odpowiednich  szczebli i przystosowanych do nich uchwytów kablowych.

A - szczebel drabinki DK... i pasujący do niego uchwyt kablowy typu UKZ...,

B - szczebel drabinki DU... i pasujący do niego uchwyt kablowy typu UK...

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Wymiar a (mm) Waga 1 szt. (kg) Numer katalogowy Ilość (szt.)
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
mm
LPDWP100H80N
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
2,40
Trasy kablowe - BAKS
489210
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
mm
LPDWP200H80N
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
2,76
Trasy kablowe - BAKS
489220
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
mm
LPDWP300H80N
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
3,16
Trasy kablowe - BAKS
489230
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
mm
LPDWP400H80N
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
3,52
Trasy kablowe - BAKS
489240
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
mm
LPDWP500H80N
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
3,92
Trasy kablowe - BAKS
489250
Trasy kablowe - BAKS
1
Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
mm
LPDWP600H80N
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
4,32
Trasy kablowe - BAKS
489260
Trasy kablowe - BAKS
1
Dodaj
Przykłady
