WPCE/WPCEO Wspornik sufitowy

Trasy kablowe - BAKS Trasy kablowe - BAKS
Informacje

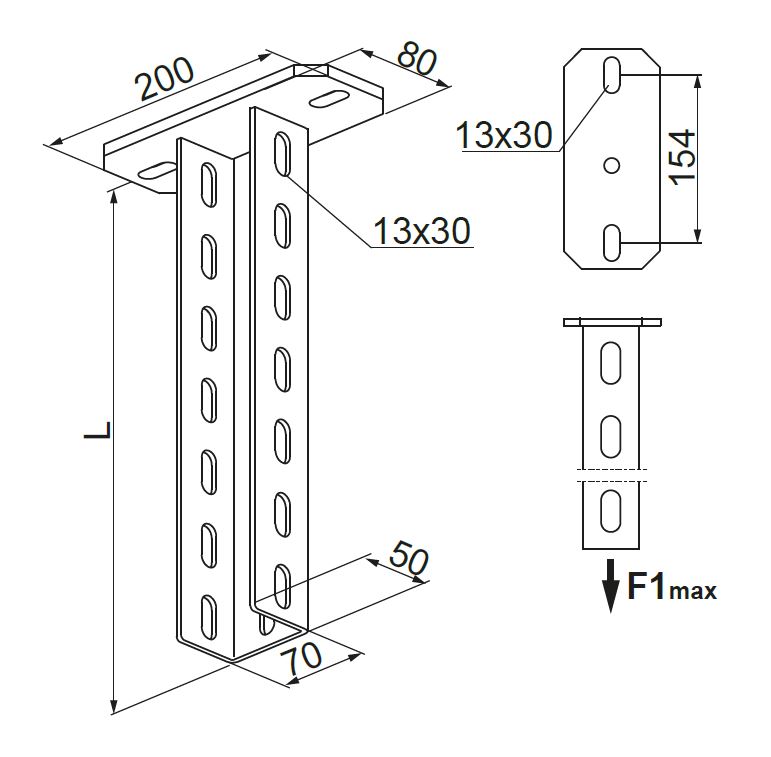

Podwieszanie tras kablowych.

Materiał

Stal cynkowana metodą zanurzeniową

PN-EN ISO 1461:2011

Na zamówienie

E- stal kwasoodporna

L- lakierowanie w standardowym kolorze RAL

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Długość L (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
WPCE/WPCEO200
Trasy kablowe - BAKS
721520
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
2,32
Trasy kablowe - BAKS
10
Plik *.std Dodaj
WPCE/WPCEO300
Trasy kablowe - BAKS
721530
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
2,66
Trasy kablowe - BAKS
10
Plik *.std Dodaj
WPCE/WPCEO400
Trasy kablowe - BAKS
721540
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
3,04
Trasy kablowe - BAKS
4
Plik *.std Dodaj
WPCE/WPCEO500
Trasy kablowe - BAKS
721550
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
3,42
Trasy kablowe - BAKS
4
Plik *.std Dodaj
WPCE/WPCEO600
Trasy kablowe - BAKS
721560
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
3,80
Trasy kablowe - BAKS
4
Plik *.std Dodaj
WPCE/WPCEO700
Trasy kablowe - BAKS
721570
Trasy kablowe - BAKS
700 mm
Trasy kablowe - BAKS
4,18
Trasy kablowe - BAKS
4
Plik *.std Dodaj
WPCE/WPCEO800
Trasy kablowe - BAKS
721580
Trasy kablowe - BAKS
800 mm
Trasy kablowe - BAKS
4,56
Trasy kablowe - BAKS
2
Plik *.std Dodaj
WPCE/WPCEO900
Trasy kablowe - BAKS
721590
Trasy kablowe - BAKS
900 mm
Trasy kablowe - BAKS
4,94
Trasy kablowe - BAKS
2
Plik *.std Dodaj
WPCE/WPCEO1000
Trasy kablowe - BAKS
721511
Trasy kablowe - BAKS
1 000 mm
Trasy kablowe - BAKS
5,32
Trasy kablowe - BAKS
2
Plik *.std Dodaj
WPCE/WPCEO1100
Trasy kablowe - BAKS
721411
Trasy kablowe - BAKS
1 100 mm
Trasy kablowe - BAKS
5,85
Trasy kablowe - BAKS
2
Plik *.std Dodaj
WPCE/WPCEO1200
Trasy kablowe - BAKS
721412
Trasy kablowe - BAKS
1 200 mm
Trasy kablowe - BAKS
6,38
Trasy kablowe - BAKS
2
Plik *.std Dodaj
WPCE/WPCEO1500
Trasy kablowe - BAKS
721415
Trasy kablowe - BAKS
1 500 mm
Trasy kablowe - BAKS
7,97
Trasy kablowe - BAKS
2
Plik *.std Dodaj
WPCE/WPCEO2000
Trasy kablowe - BAKS
721512
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
9,12
Trasy kablowe - BAKS
2
Plik *.std Dodaj
WPCE/WPCEO3000
Trasy kablowe - BAKS
721513
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
12,92
Trasy kablowe - BAKS
2
Plik *.std Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Ścienny
Trasy kablowe - BAKS
Sufitowy
Trasy kablowe - BAKS
P1 - Obciążenie zadane, L1 - Długość produktu, H - Odległość trasy od sufitu, Fk - Maksymalna siła działająca na jedną kotwę
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Symbol Długość całkowita Siła działająca na kotwienie  * Strzałka ugięcia Współczynnik bezpieczeństwa
WPCE/WPCEO200 Lcałk. 200 mm Fk kN f1 dop. mm n bezp. 70%
WPCE/WPCEO300 Lcałk. 300 mm Fk kN f1 dop. mm n bezp. 70%
WPCE/WPCEO400 Lcałk. 400 mm Fk kN f1 dop. mm n bezp. 70%
WPCE/WPCEO500 Lcałk. 500 mm Fk kN f1 dop. mm n bezp. 70%
WPCE/WPCEO600 Lcałk. 600 mm Fk kN f1 dop. mm n bezp. 70%
WPCE/WPCEO700 Lcałk. 700 mm Fk kN f1 dop. mm n bezp. 70%
WPCE/WPCEO800 Lcałk. 800 mm Fk kN f1 dop. mm n bezp. 70%
WPCE/WPCEO900 Lcałk. 900 mm Fk kN f1 dop. mm n bezp. 70%
WPCE/WPCEO1000 Lcałk. 1000 mm Fk kN f1 dop. mm n bezp. 70%
WPCE/WPCEO1100 Lcałk. 1100 mm Fk kN f1 dop. mm n bezp. 70%
WPCE/WPCEO1200 Lcałk. 1200 mm Fk kN f1 dop. mm n bezp. 70%
WPCE/WPCEO1500 Lcałk. 1500 mm Fk kN f1 dop. mm n bezp. 70%
WPCE/WPCEO2000 Lcałk. 2000 mm Fk kN f1 dop. mm n bezp. 70%
WPCE/WPCEO3000 Lcałk. 3000 mm Fk kN f1 dop. mm n bezp. 70%
* Obliczeniowa siła kotwienia bez współczynnika bezpieczeństwa.
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
