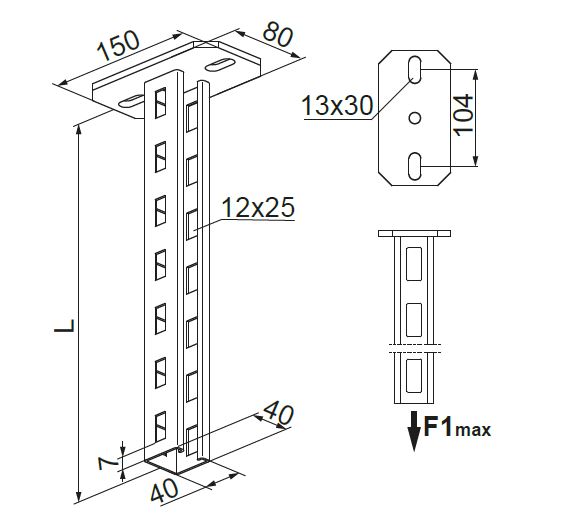

WPCW/WPCO... Wspornik sufitowy

Trasy kablowe - BAKS
Informacje

Podwieszanie tras kablowych.

Materiał

F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
Na zamówienie:
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– podwyższone parametry wytrzymałościowe
– możliwość płynnej regulacji wysokości montażu wysięgnika od otwartej części ceownika (Y)
– stabilny montaż wysięgników przykręcanych i zatrzaskowych
– do montażu wysięgników do otwartej strony wspornika zaleca się stosować płytki ceownika PZC40 lub PZC100
– do montażu wysięgników do otworów bocznych zaleca się stosować blachę rozporową BR35...
– każdy wspornik posiada nakładkę ochronną NO40x40N w komplecie
– poniższy wykres dotyczy jednostronnego obciążenia wspornika, w przypadku dwustronnego obciążenia wspornika wartości należy podwoić (obciążenie musi być równomierne)

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Wymiar L (mm) Obciążenie maksymalne F max (kN) Waga 1 szt. (kg) Ilość (szt.) Plik 3D
WPCW/WPCO200
Trasy kablowe - BAKS
750620
Trasy kablowe - BAKS
215 mm
Trasy kablowe - BAKS
17
Trasy kablowe - BAKS
0,90
Trasy kablowe - BAKS
20
Plik *.std Dodaj
WPCW/WPCO300
Trasy kablowe - BAKS
750630
Trasy kablowe - BAKS
315 mm
Trasy kablowe - BAKS
17
Trasy kablowe - BAKS
1,10
Trasy kablowe - BAKS
20
Plik *.std Dodaj
WPCW/WPCO400
Trasy kablowe - BAKS
750640
Trasy kablowe - BAKS
415 mm
Trasy kablowe - BAKS
17
Trasy kablowe - BAKS
1,30
Trasy kablowe - BAKS
10
Plik *.std Dodaj
WPCW/WPCO500
Trasy kablowe - BAKS
750650
Trasy kablowe - BAKS
515 mm
Trasy kablowe - BAKS
17
Trasy kablowe - BAKS
1,47
Trasy kablowe - BAKS
10
Plik *.std Dodaj
WPCW/WPCO600
Trasy kablowe - BAKS
750660
Trasy kablowe - BAKS
615 mm
Trasy kablowe - BAKS
17
Trasy kablowe - BAKS
1,67
Trasy kablowe - BAKS
10
Plik *.std Dodaj
WPCW/WPCO700
Trasy kablowe - BAKS
750670
Trasy kablowe - BAKS
700 mm
Trasy kablowe - BAKS
17
Trasy kablowe - BAKS
1,86
Trasy kablowe - BAKS
10
Plik *.std Dodaj
WPCW/WPCO800
Trasy kablowe - BAKS
750680
Trasy kablowe - BAKS
800 mm
Trasy kablowe - BAKS
17
Trasy kablowe - BAKS
2,10
Trasy kablowe - BAKS
10
Plik *.std Dodaj
WPCW/WPCO900
Trasy kablowe - BAKS
750690
Trasy kablowe - BAKS
900 mm
Trasy kablowe - BAKS
17
Trasy kablowe - BAKS
2,25
Trasy kablowe - BAKS
10
Plik *.std Dodaj
WPCW/WPCO1000
Trasy kablowe - BAKS
750611
Trasy kablowe - BAKS
1 000 mm
Trasy kablowe - BAKS
17
Trasy kablowe - BAKS
2,45
Trasy kablowe - BAKS
10
Plik *.std Dodaj
WPCW/WPCO1100
Trasy kablowe - BAKS
750511
Trasy kablowe - BAKS
1 100 mm
Trasy kablowe - BAKS
17
Trasy kablowe - BAKS
2,70
Trasy kablowe - BAKS
10
Plik *.std Dodaj
WPCW/WPCO1200
Trasy kablowe - BAKS
750512
Trasy kablowe - BAKS
1 200 mm
Trasy kablowe - BAKS
17
Trasy kablowe - BAKS
2,95
Trasy kablowe - BAKS
10
Plik *.std Dodaj
WPCW/WPCO1500
Trasy kablowe - BAKS
750515
Trasy kablowe - BAKS
1 500 mm
Trasy kablowe - BAKS
17
Trasy kablowe - BAKS
3,26
Trasy kablowe - BAKS
4
Plik *.std Dodaj
WPCW/WPCO2000
Trasy kablowe - BAKS
750612
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
17
Trasy kablowe - BAKS
4,90
Trasy kablowe - BAKS
4
Plik *.std Dodaj
Przykłady
