Structure description

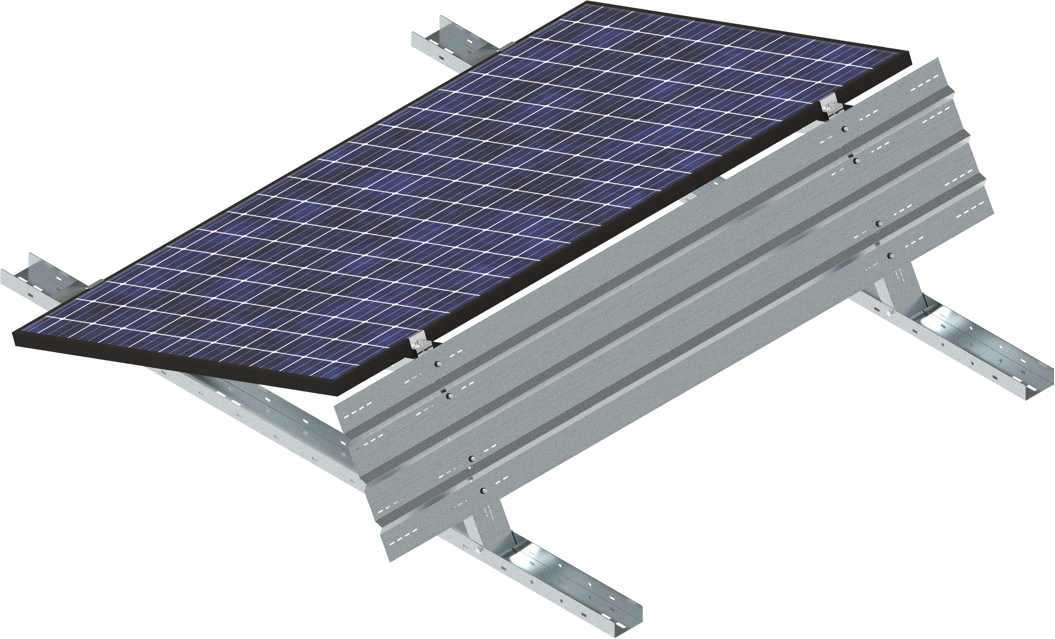

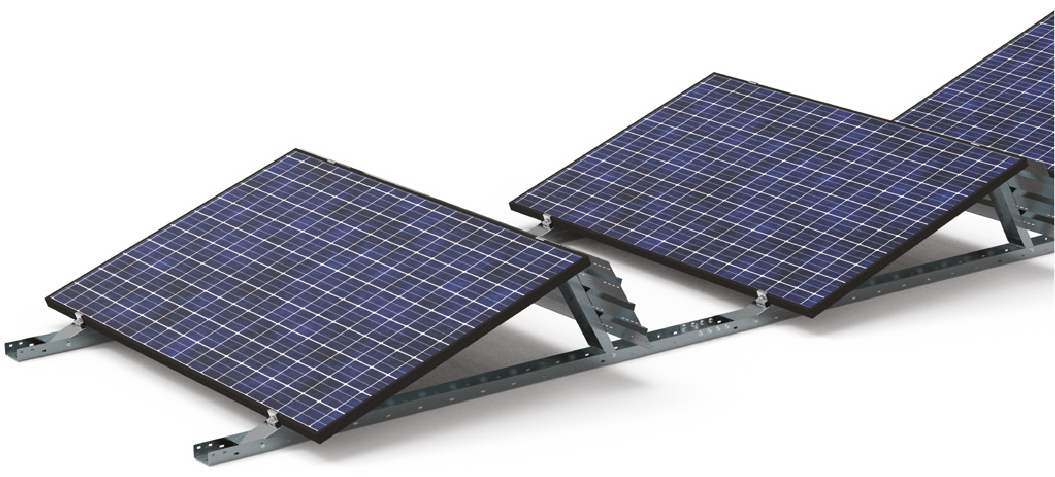

A complete support system enabling the installation of panels in a horizontal layout at angles of 10°, 15° and 20° on flat roofs. The DP-DTH…S system allows panel installation without penetrating the roof covering, thanks to loading the structure with concrete ballast blocks.

The structure allows installation of photovoltaic panels by the short side (for panels up to 2100 mm in length) as well as by the long side.

Technical description:
Materials of the support system:
MC- Stal structural steel with coating:
Magnelis®, MagiZinc®, PosMAC
A- aluminium
E- stainless steel
F- steel zinc-coated using the flake zinc method
The structure has been tested for structural strength.

Structure mounting variants:
• roof-anchored - DP-DTHKS
• ballast-mounted - DP-DTHBS
• welded - DP-DTHWS
• aluminium rails - DP-DTHKSS

Advantages:

• konstrukcja przebadana pod kątem wytrzymałościowym

• szybki montaż, ze względu na ograniczoną liczbę elementów

• możliwość łączenia kolejnych rzędów – w przypadku konstrukcji balastowej zmniejsza to znacznie wymagany ciężar balastu

• możliwość mocowania paneli bezklemowo śrubami do dedykowanych otworów lub za pomocą klem KLIK

• specjalne zaprojektowane ząbki zapewniają ciągłość elektryczną między konstrukcją a ramami paneli

• 3 możliwości ułożenia balastu: kostki brukowe układane w dolnych ceownikach, bloczki betonowe układane na zatrzaskowych regulowanych stopach balastowych, bloczki betonowe układane w blaszanych korytach wzdłuż paneli

• konstrukcja umożliwia montaż paneli o dowolnej długości i szerokości do 1150 mm

• 3 stopniowa regulacja kąta pochylenia paneli z oznaczeniem kąta na dolnym profilu - 10°, 15°, 20°

• aerodynamiczny kształt konstrukcji z osłonami wiatrowymi znacznie zmniejsza wymagany ciężar balastu

• 3 stopniowa regulacja odległości podniesienia konstrukcji od dachu: 19, 26 i 33 mm

• structure tested for structural strength
• fast installation due to a limited number of components
• possibility of connecting consecutive rows – in ballast systems this significantly reduces the required ballast weight
• possibility of clamp-free panel mounting using screws in dedicated holes or using CLICK clamps
• specially designed teeth ensure electrical continuity between the structure and panel frames
• three ballast arrangement options: paving blocks placed in lower channels concrete blocks placed on snap-in adjustable ballast feet, concrete blocks placed in sheet-metal trays along the panels
• the structure allows installation of panels of any length and width up to 1150 mm
• three-step tilt angle adjustment with angle marking on the lower profile - 10°, 15°, 20°
• aerodynamic structure shape with wind deflectors significantly reduces the required ballast weight
• three-step adjustment of the structure elevation above the roof: 19, 26 and 33 mm

Warranty
BAKS provides a 10 year warranty period for the components included in the support structure - only if all conditions of the manufacturer's warranty are met. The warranty can be extended.
