KBP...H50 Korytko

1,5
Informacje

Prowadzenie trasy kablowej

Materiał

S - stal cynkowana met. Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– łączenie koryt tylko za pomocą łączników (brak wycięcia w burcie koryta)
– do montażu należy użyć śrub SGKM6x12 lub SGM6x12
– w przypadku zastosowania zamiennika o innej wysokości, wszystkie elementy systemu muszą nadążać za tym parametrem
– opcja E dla grubości ≥ 1,2mm - brak przetłoczenia górnego do zatrzaskiwania pokrywy
– opcja F dostępna przy zamówieniu powyżej 300 m

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

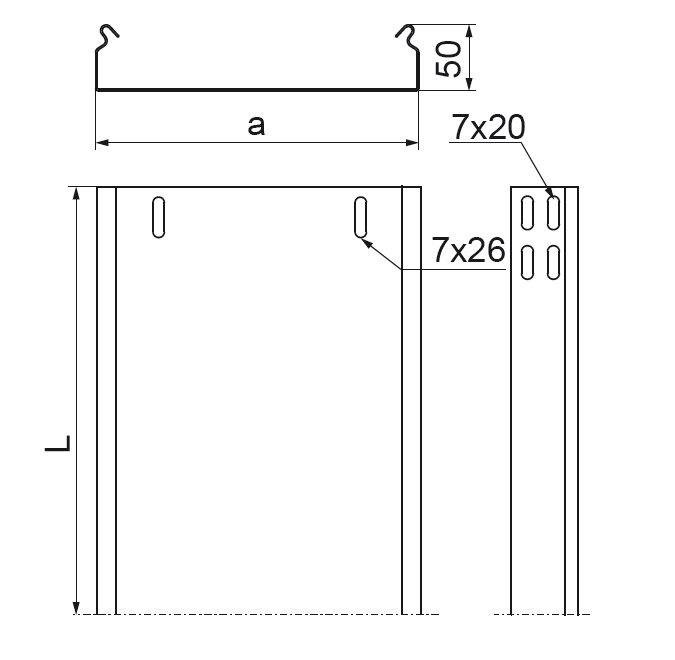

Symbol Numer katalogowy Wymiar a (mm) Wymiar L (mm) Ciężar 1mb (kg) Ilość w opakowaniu (szt. / m. b.) Przekrój użyteczny (mm2)
Trasy kablowe - BAKS
50 mm
Trasy kablowe - BAKS
2300 mm
KBP50H50/3
Trasy kablowe - BAKS
152605
Trasy kablowe - BAKS
50
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
1,98 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Trasy kablowe - BAKS
2 300
Dodaj
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
4800 mm
KBP100H50/3
Trasy kablowe - BAKS
152610
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
2,54 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Trasy kablowe - BAKS
4 800
Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
9800 mm
KBP200H50/3
Trasy kablowe - BAKS
152620
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
3,64 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Trasy kablowe - BAKS
9 800
Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
14800 mm
KBP300H50/3
Trasy kablowe - BAKS
152630
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
4,75 kg
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Trasy kablowe - BAKS
14 800
Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS

Qdop. (kN/m)
0.0
L (m)
0.0
Wypełnienie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 1
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 2
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 3
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 4
Trasy kablowe - BAKS
Trasy kablowe - BAKS


Rezerwa wypełnienia (%)
Trasy kablowe - BAKS
Poprawka wypełnienia (%)
Trasy kablowe - BAKS
