KGL...H42 Korytko

0,7
Informacje

Prowadzenie trasy kablowej

Materiał

S - stal cynkowana met. Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– system bezłącznikowy – łączenie koryt poprzez nakładanie lub wsuwanie jednego w drugie i skręcanie śrubami SGKM6x12 lub SGM6x12
– głębokie przetłoczenia otworów w dnie korytka od szer. 100 mm podwyższają jego wytrzymałość

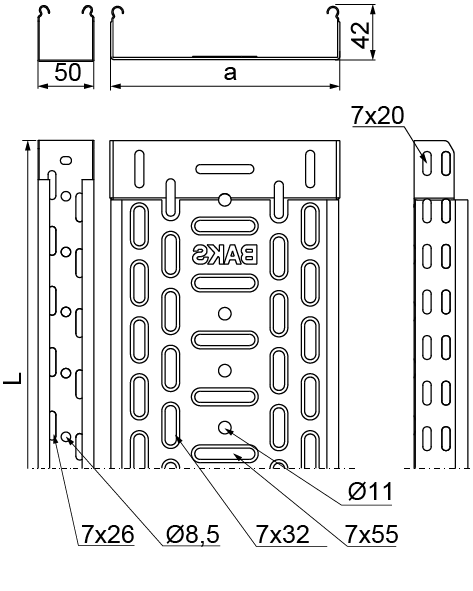

– otwory Ø8,5 do szerokości 50 mm i Ø11 od szerokości 100 mm w dnie koryta umożliwiają podwieszanie na jednym pręcie gwintowanym (max. szerokość tak podwieszanego korytka 200 mm)
– gęsta perforacja z przetłoczeniami zapewnia znakomitą wymianę ciepła i jest tak zaprojektowana, by
umożliwić montaż korytka na wsporniku firmy BAKS w dowolnym miejscu
– w przypadku zastosowania zamiennika o innej wysokości, wszystkie elementy systemu muszą nadążać za tym parametrem
– E90 - dotyczy KGL100H42
– opcja F dla korytek o szerokości 50-200 mm
– opcja F dostępna przy zamówieniu powyżej 300 m

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS
Symbol Numer katalogowy Wymiar a (mm) Wymiar L (mm) Ciężar 1mb (kg) Ilość w opakowaniu (szt. / m. b.) Przekrój użyteczny (mm2) Plik 3D
Trasy kablowe - BAKS
50 mm
Trasy kablowe - BAKS
1900 mm
KGL/KCL50H42/2
Trasy kablowe - BAKS
140305
Trasy kablowe - BAKS
50
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
0,73 kg
Trasy kablowe - BAKS
4 / 8 szt. / m. b.
Trasy kablowe - BAKS
1 900
Plik *.std Dodaj
KGL/KCL50H42/3
Trasy kablowe - BAKS
140405
Trasy kablowe - BAKS
50
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
0,73 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Trasy kablowe - BAKS
1 900
Plik *.std Dodaj
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
4000 mm
KGL100H42/2
Trasy kablowe - BAKS
140117
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
0,99 kg
Trasy kablowe - BAKS
4 / 8 szt. / m. b.
Trasy kablowe - BAKS
4 000
Plik *.std Dodaj
KGL100H42/3
Trasy kablowe - BAKS
140116
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
0,99 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Trasy kablowe - BAKS
4 000
Plik *.std Dodaj
Trasy kablowe - BAKS
150 mm
Trasy kablowe - BAKS
6100 mm
KGL150H42/2
Trasy kablowe - BAKS
140217
Trasy kablowe - BAKS
150
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
1,26 kg
Trasy kablowe - BAKS
4 / 8 szt. / m. b.
Trasy kablowe - BAKS
6 100
Plik *.std Dodaj
KGL150H42/3
Trasy kablowe - BAKS
140216
Trasy kablowe - BAKS
150
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
1,26 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Trasy kablowe - BAKS
6 100
Plik *.std Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
8200 mm
KGL200H42/2
Trasy kablowe - BAKS
140317
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
1,45 kg
Trasy kablowe - BAKS
4 / 8 szt. / m. b.
Trasy kablowe - BAKS
8 200
Plik *.std Dodaj
KGL200H42/3
Trasy kablowe - BAKS
140316
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
1,45 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Trasy kablowe - BAKS
8 200
Plik *.std Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
12400 mm
KGL300H42/2
Trasy kablowe - BAKS
140417
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
1,90 kg
Trasy kablowe - BAKS
4 / 8 szt. / m. b.
Trasy kablowe - BAKS
12 400
Plik *.std Dodaj
KGL300H42/3
Trasy kablowe - BAKS
140416
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
1,90 kg
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Trasy kablowe - BAKS
12 400
Plik *.std Dodaj
