KZLPH50 Korytko z łącznikiem wspawanym

KZCH50 Korytko H50

1,5

Informacje

Prowadzenie trasy kablowej.

Materiał

F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02

Na zamówienie:

E - stal nierdzewna

L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

- do połączenia 2 koryt należy użyć 10 kpl. śrub SGKFM6x12 lub SGFM6x12

- otwory odwadniające i do mocowania przewodów co 500 mm

Uwaga
Zintegrowane łączniki. Montaż nie wymaga stosowania dodatkowych łączników.

Wersje

Dodaj

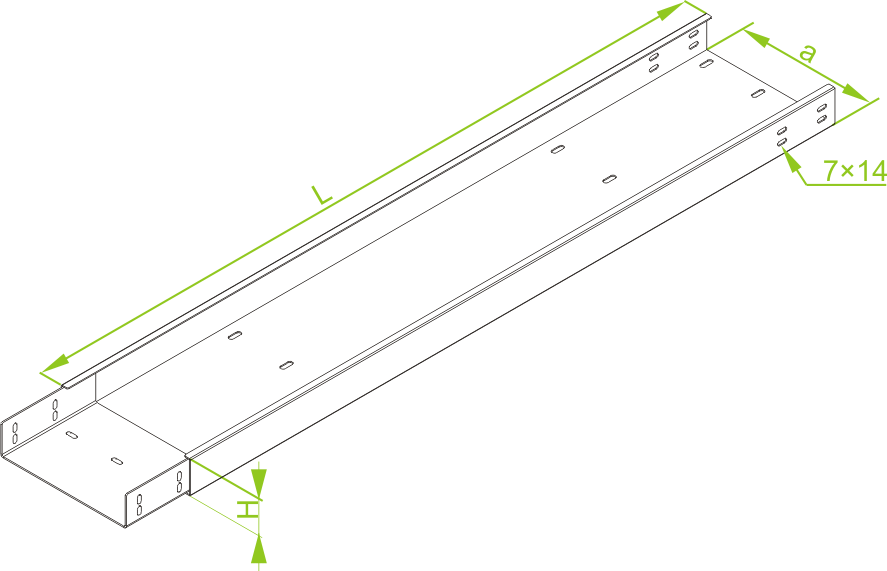

	Symbol	Wymiar a (mm)	Wymiar L (mm)	Przekrój użyteczny (mm²)	Ciężar 1mb (kg)	Numer katalogowy	Ilość w opakowaniu (szt. / m. b.)
50 mm 2300 mm
	KZLP50H50/3	50	3 000 mm	2 300	2,40 kg	352705	6 / 18 szt. / m. b.	Dodaj
100 mm 4800 mm
	KZLP100H50/3	100	3 000 mm	4 800	3,31 kg	352710	6 / 18 szt. / m. b.	Dodaj
200 mm 9800 mm
	KZLP200H50/3	200	3 000 mm	9 800	4,65 kg	352720	4 / 12 szt. / m. b.	Dodaj
300 mm 14800 mm
	KZLP300H50/3	300	3 000 mm	14 800	6,09 kg	352730	4 / 12 szt. / m. b.	Dodaj
400 mm 19800 mm
	KZLP400H50/3	400	3 000 mm	19 800	7,52 kg	352740	2 / 6 szt. / m. b.	Dodaj
500 mm 24800 mm
	KZLP500H50/3	500	3 000 mm	24 800	9,06 kg	352750	2 / 6 szt. / m. b.	Dodaj
600 mm 29800 mm
	KZLP600H50/3	600	3 000 mm	29 800	10,50 kg	352760	2 / 6 szt. / m. b.	Dodaj

Obciążenie

Trasy kablowe - BAKS

Pokaż inne grubości

KZLCH50 2,0

Trasy kablowe - BAKS

Pokaż wykres ugięcia

Trasy kablowe - BAKS

Jednostki wykresu

Q_dop. (kN/m)

0.0

L (m)

0.0

Wypełnienie

Kabel 1
Kabel 2
Kabel 3
Kabel 4

Kabel 1

Kabel 2

Kabel 3

Kabel 4

Rezerwa wypełnienia (%)

Trasy kablowe - BAKS

%

Poprawka wypełnienia (%)

Trasy kablowe - BAKS

%
