KZPH50 Korytko

KZCH50 Korytko H50

1,5

Informacje

Prowadzenie trasy kablowej.

Materiał

F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02

Na zamówienie:

E - stal nierdzewna

L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

Do stabilnego połączenia 2 koryt proponujemy 2 łączniki LZCH50 lub 1 łącznik LCC...H50 i 16 śrub SGKFM6x12 lub SGFM6x12

Uwaga
Łączenie koryt tylko przy użyciu łączników.

Wersje

Dodaj

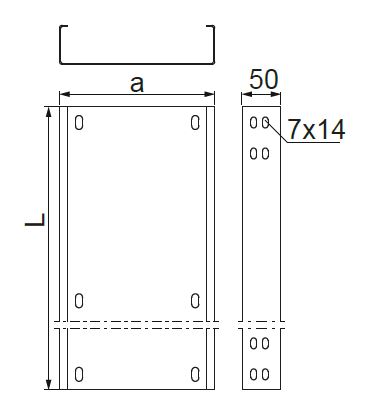

	Symbol	Numer katalogowy	Wymiar a (mm)	Wymiar L (mm)	Ciężar 1mb (kg)	Ilość w opakowaniu (szt. / m. b.)	Przekrój użyteczny (mm²)	Plik 3D
50 mm 2300 mm
	KZP50H50/3	350205	50	3 000 mm	2,10 kg	8 / 24 szt. / m. b.	2 300		Dodaj
100 mm 4800 mm
	KZP100H50/3	350210	100	3 000 mm	2,71 kg	6 / 18 szt. / m. b.	4 800		Dodaj
200 mm 9800 mm
	KZP200H50/3	350220	200	3 000 mm	3,95 kg	4 / 12 szt. / m. b.	9 800		Dodaj
300 mm 14800 mm
	KZP300H50/3	350230	300	3 000 mm	5,19 kg	4 / 12 szt. / m. b.	14 800		Dodaj
400 mm 19800 mm
	KZP400H50/3	350240	400	3 000 mm	6,42 kg	2 / 6 szt. / m. b.	19 800		Dodaj
500 mm 24800 mm
	KZP500H50/3	350250	500	3 000 mm	7,66 kg	2 / 6 szt. / m. b.	24 800		Dodaj
600 mm 29800 mm
	KZP600H50/3	350260	600	3 000 mm	8,90 kg	2 / 6 szt. / m. b.	29 800		Dodaj

Obciążenie

Trasy kablowe - BAKS

Pokaż inne grubości

KZCH50 2,0

Trasy kablowe - BAKS

Pokaż wykres ugięcia

Trasy kablowe - BAKS

Jednostki wykresu

Q_dop. (kN/m)

0.0

L (m)

0.0

Wypełnienie

Kabel 1
Kabel 2
Kabel 3
Kabel 4

Kabel 1

Kabel 2

Kabel 3

Kabel 4

Rezerwa wypełnienia (%)

Trasy kablowe - BAKS

%

Poprawka wypełnienia (%)

Trasy kablowe - BAKS

%

50 mm

50 mm

Produkt
nie spełnia
wymagań

50 mm

100 mm

Produkt
nie spełnia
wymagań

50 mm

200 mm

Produkt
nie spełnia
wymagań

50 mm

300 mm

Produkt
nie spełnia
wymagań

50 mm

400 mm

Produkt
nie spełnia
wymagań

50 mm

500 mm

Produkt
nie spełnia
wymagań

50 mm

600 mm

Produkt
nie spełnia
wymagań
