WU/WUO... Wysięgnik uchylny

Trasy kablowe - BAKS
Informacje

Mocowanie korytek, korytek siatkowych, drabinek kablowych, rur i innych elementów.
Dzięki regulacji kąta montażu możliwość prowadzenia trasy w tunelach i na ścianach pochylonych.

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– na zamówienie możliwość wykonania wysięgników o niestandardowych długościach
– opcja E90 dla długości 100 - 400 mm

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

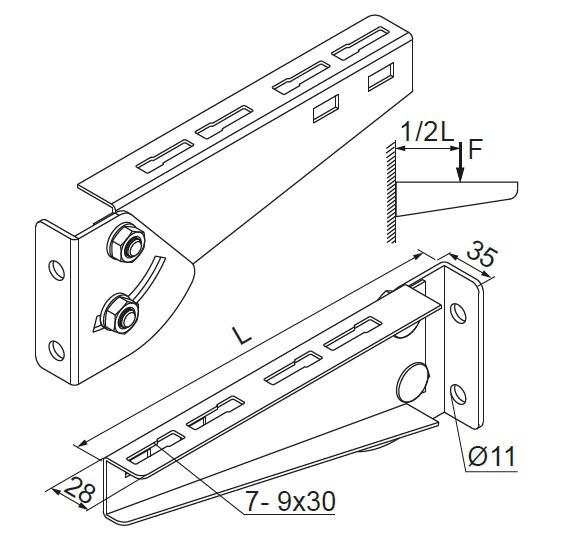

Symbol Numer katalogowy Wymiar L (mm) Obciążenie maksymalne F max (kN) Waga 1 szt. (kg) Ilość (szt.) Plik 3D
WU/WUO100
Trasy kablowe - BAKS
805210
Trasy kablowe - BAKS
145 mm
Trasy kablowe - BAKS
1
Trasy kablowe - BAKS
0,22
Trasy kablowe - BAKS
50
Plik *.std Dodaj
WU/WUO200
Trasy kablowe - BAKS
805220
Trasy kablowe - BAKS
245 mm
Trasy kablowe - BAKS
0,85
Trasy kablowe - BAKS
0,34
Trasy kablowe - BAKS
50
Plik *.std Dodaj
WU/WUO300
Trasy kablowe - BAKS
805230
Trasy kablowe - BAKS
345 mm
Trasy kablowe - BAKS
0,70
Trasy kablowe - BAKS
0,45
Trasy kablowe - BAKS
30
Plik *.std Dodaj
WU/WUO400
Trasy kablowe - BAKS
805240
Trasy kablowe - BAKS
445 mm
Trasy kablowe - BAKS
0,55
Trasy kablowe - BAKS
0,64
Trasy kablowe - BAKS
20
Plik *.std Dodaj
WU500
Trasy kablowe - BAKS
805250
Trasy kablowe - BAKS
545 mm
Trasy kablowe - BAKS
0,45
Trasy kablowe - BAKS
0,79
Trasy kablowe - BAKS
20
Plik *.std Dodaj
WU600
Trasy kablowe - BAKS
805260
Trasy kablowe - BAKS
645 mm
Trasy kablowe - BAKS
0,30
Trasy kablowe - BAKS
0,94
Trasy kablowe - BAKS
20
Plik *.std Dodaj
Przykłady
