WWS/WWSO Wysięgnik wzmocniony

Trasy kablowe - BAKS Trasy kablowe - BAKS
Informacje

Mocowanie korytek, korytek siatkowych, drabinek kablowych, rur i innych elementów.

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– opcja E90 dla długości 100 - 600 mm

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

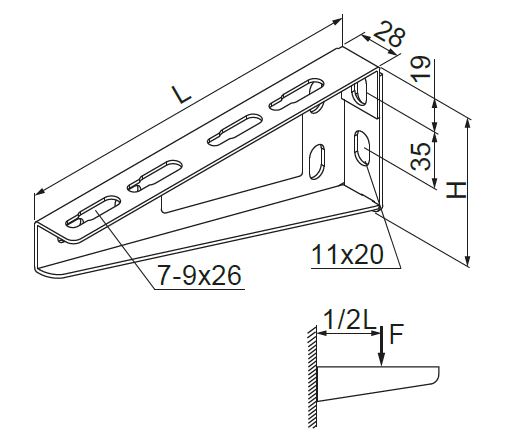

Symbol Numer katalogowy Wymiar L (mm) Wymiar H (mm) Waga 1 szt. (kg) Obciążenie maksymalne F max (kN) Grubości blachy (mm) Ilość (szt.) Plik 3D
WWS/WWSO100
Trasy kablowe - BAKS
710510
Trasy kablowe - BAKS
122 mm
Trasy kablowe - BAKS
80
Trasy kablowe - BAKS
0,19
Trasy kablowe - BAKS
1,20
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
50
Plik *.std Dodaj
WWS/WWSO150
Trasy kablowe - BAKS
710515
Trasy kablowe - BAKS
172 mm
Trasy kablowe - BAKS
80
Trasy kablowe - BAKS
0,28
Trasy kablowe - BAKS
1,30
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
50
Plik *.std Dodaj
WWS/WWSO200
Trasy kablowe - BAKS
710520
Trasy kablowe - BAKS
222 mm
Trasy kablowe - BAKS
80
Trasy kablowe - BAKS
0,38
Trasy kablowe - BAKS
1,40
Trasy kablowe - BAKS
2
Trasy kablowe - BAKS
30
Plik *.std Dodaj
WWS/WWSO300
Trasy kablowe - BAKS
710530
Trasy kablowe - BAKS
322 mm
Trasy kablowe - BAKS
115
Trasy kablowe - BAKS
0,77
Trasy kablowe - BAKS
1,90
Trasy kablowe - BAKS
2,50
Trasy kablowe - BAKS
30
Plik *.std Dodaj
WWS/WWSO400
Trasy kablowe - BAKS
710540
Trasy kablowe - BAKS
422 mm
Trasy kablowe - BAKS
115
Trasy kablowe - BAKS
1,20
Trasy kablowe - BAKS
1,80
Trasy kablowe - BAKS
2,50
Trasy kablowe - BAKS
20
Plik *.std Dodaj
WWS500
Trasy kablowe - BAKS
710550
Trasy kablowe - BAKS
522 mm
Trasy kablowe - BAKS
115
Trasy kablowe - BAKS
1,22
Trasy kablowe - BAKS
1,60
Trasy kablowe - BAKS
2,50
Trasy kablowe - BAKS
20
Plik *.std Dodaj
WWS600
Trasy kablowe - BAKS
710560
Trasy kablowe - BAKS
622 mm
Trasy kablowe - BAKS
115
Trasy kablowe - BAKS
1,33
Trasy kablowe - BAKS
1,50
Trasy kablowe - BAKS
2,50
Trasy kablowe - BAKS
20
Plik *.std Dodaj
WWS700
Trasy kablowe - BAKS
710570
Trasy kablowe - BAKS
722 mm
Trasy kablowe - BAKS
115
Trasy kablowe - BAKS
1,48
Trasy kablowe - BAKS
1,40
Trasy kablowe - BAKS
2,50
Trasy kablowe - BAKS
10
Dodaj
WWS800
Trasy kablowe - BAKS
710580
Trasy kablowe - BAKS
822 mm
Trasy kablowe - BAKS
140
Trasy kablowe - BAKS
2,21
Trasy kablowe - BAKS
1,80
Trasy kablowe - BAKS
2,50
Trasy kablowe - BAKS
10
Dodaj
WWS900
Trasy kablowe - BAKS
710590
Trasy kablowe - BAKS
922 mm
Trasy kablowe - BAKS
140
Trasy kablowe - BAKS
2,93
Trasy kablowe - BAKS
1,60
Trasy kablowe - BAKS
2,50
Trasy kablowe - BAKS
10
Dodaj
WWS1000
Trasy kablowe - BAKS
710511
Trasy kablowe - BAKS
1 022 mm
Trasy kablowe - BAKS
140
Trasy kablowe - BAKS
3,66
Trasy kablowe - BAKS
1,40
Trasy kablowe - BAKS
2,50
Trasy kablowe - BAKS
10
Dodaj
