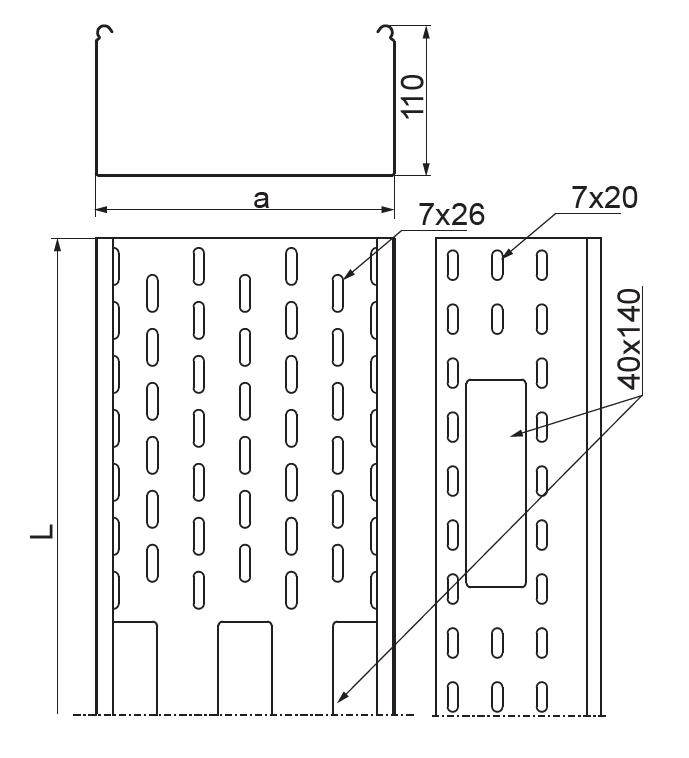

KAP...H110 Лоток

1,5
1,5
Информация

ПРИМЕНЕНИЕ

Выполнение кабельной трассы.


МАТЕРИАЛ
Cталь, оцинкованная методом Сендимира PN-EN 10346:2011.

Под заказ:

F- сталь, оцинкованная методом погружения

PN-EN ISO 1461:2011

E- кислотостойкая сталь

L- порошковая покраска любым цветом



Примечание.

Сборка лотков только при помощи соединителей

(в бортах лотка нет выреза).

При монтаже следует использовать комплекты

болтов SGK M6x12 или SG M6x12.



Просмотреть все
Версии
Кабельные трассы - BAKS Кабельные трассы - BAKS
добавлять
Символ Каталожный номер ширинаaмм длинаLm Вес 1 пог.м (kg) Количество в упаковке (шт. / m.) Полезное сечение (мм 2 ) ФАЙЛ 3D
Кабельные трассы - BAKS
100 mm
Кабельные трассы - BAKS
10800 mm
KAP100H110/3
Кабельные трассы - BAKS
181516
Кабельные трассы - BAKS
100
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
3,11 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
10 800 		Plik *.std добавлять
Кабельные трассы - BAKS
150 mm
Кабельные трассы - BAKS
16300 mm
KAP150H110/3
Кабельные трассы - BAKS
181616
Кабельные трассы - BAKS
150
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
3,58 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
16 300 		Plik *.std добавлять
Кабельные трассы - BAKS
200 mm
Кабельные трассы - BAKS
21800 mm
KAP200H110/3
Кабельные трассы - BAKS
181716
Кабельные трассы - BAKS
200
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
3,89 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
21 800 		Plik *.std добавлять
Кабельные трассы - BAKS
300 mm
Кабельные трассы - BAKS
32800 mm
KAP300H110/3
Кабельные трассы - BAKS
181816
Кабельные трассы - BAKS
300
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
4,91 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
32 800 		Plik *.std добавлять
Кабельные трассы - BAKS
400 mm
Кабельные трассы - BAKS
43800 mm
KAP400H110/3
Кабельные трассы - BAKS
181916
Кабельные трассы - BAKS
400
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
5,80 kg
Кабельные трассы - BAKS
1 / 3 szt. / m. b.
Кабельные трассы - BAKS
43 800 		Plik *.std добавлять
