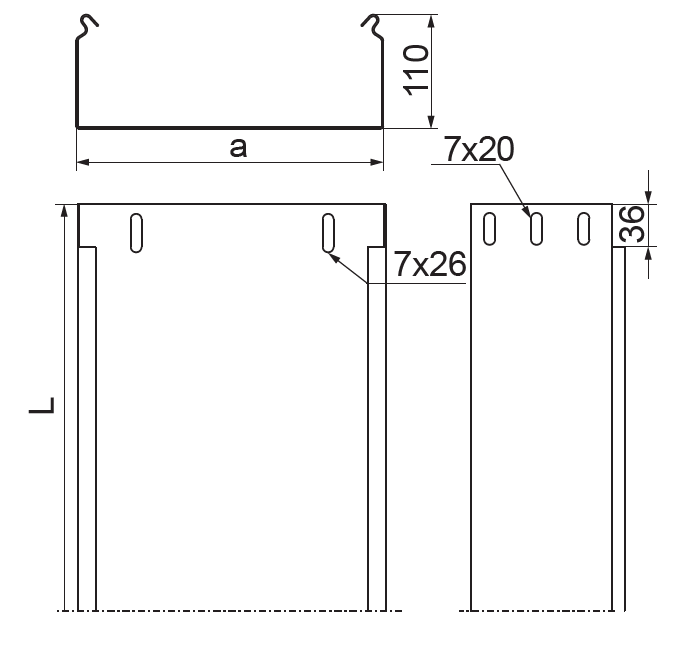

KBJ...H110 Лоток

1,0
Информация

ПРИМЕНЕНИЕ

Выполнение кабельной трассы.


МАТЕРИАЛ
Cталь, оцинкованная методом Сендимира PN-EN 10346:2011.

Под заказ:

F- сталь, оцинкованная методом

погружения PN-EN ISO 1461:2011

E- кислотостойкая сталь

L- порошковая покраска любым цветом



Примечание.

Возможность сборки лотков посредством

вставки одного лотка в другой, монтаж

осуществляется без соединителей.

При монтаже следует использовать комплекты

болтов SGK M6x12 или SG M6x12

Внимание
Система без соединителей. Возможность соединения лотков всовывая их один в другой и скручивая. Применение соединителей рекомендуется только при больших нагрузках.
Версии
Кабельные трассы - BAKS Кабельные трассы - BAKS
Вы не выбрали версию продукта
Символ Каталожный номер ширинаaмм длинаLm Вес 1 пог.м (kg) Количество в упаковке (шт. / m.) Полезное сечение (мм 2 )
Кабельные трассы - BAKS
100 mm
Кабельные трассы - BAKS
10800 mm
KBJ100H110/3
Кабельные трассы - BAKS
121610
Кабельные трассы - BAKS
100
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
2,63 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
10 800
добавлять
Кабельные трассы - BAKS
200 mm
Кабельные трассы - BAKS
21800 mm
KBJ200H110/3
Кабельные трассы - BAKS
121620
Кабельные трассы - BAKS
200
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
3,38 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
21 800
добавлять
Кабельные трассы - BAKS
300 mm
Кабельные трассы - BAKS
32800 mm
KBJ300H110/3
Кабельные трассы - BAKS
121630
Кабельные трассы - BAKS
300
Кабельные трассы - BAKS
3 000 mm
Кабельные трассы - BAKS
4,32 kg
Кабельные трассы - BAKS
4 / 12 szt. / m. b.
Кабельные трассы - BAKS
32 800
добавлять
Нагрузка
Кабельные трассы - BAKS Кабельные трассы - BAKS

Qdop. (kN/m)
L (m)
Заполнение
Кабельные трассы - BAKS Кабельные трассы - BAKS
Кабельные трассы - BAKS
Кабель 1
Кабельные трассы - BAKS
5
Кабельные трассы - BAKS
0
Кабель 2
Кабельные трассы - BAKS
5
Кабельные трассы - BAKS
0
Кабель 3
Кабельные трассы - BAKS
5
Кабельные трассы - BAKS
0
Кабель 4
Кабельные трассы - BAKS
5
Кабельные трассы - BAKS
0


Предоставление заполнения (%)
Кабельные трассы - BAKS
0
Поправка на заполнение (%)
Кабельные трассы - BAKS
17
Brak produktów w zestawieniu
KBJ...H110 - Толщина жести: 1,0 mm
KBP...H110 - Толщина жести: 1,5 mm
Wydrukuj PDF
Zapisz jako XLS
KAP...H110 Лоток H110
KBP...H110 Лоток H110
Толщина жести: 1,0 mm
Szerokość a
Przekrój użyteczny
Wersja produktu nie spełnia zdefiniowanych poniżej kryteriów
Каталожный номер
ширинаaмм
длинаLm
Вес 1 пог.м
Количество в упаковке [m.]
Полезное сечение [мм <sup> 2 </sup> ]
Szerokość a
Przekrój użyteczny
Wersja produktu nie spełnia zdefiniowanych poniżej kryteriów
Каталожный номер
ширинаaмм
длинаLm
Вес 1 пог.м
Количество в упаковке [m.]
Полезное сечение [мм <sup> 2 </sup> ]
Szerokość a
Przekrój użyteczny
Wersja produktu nie spełnia zdefiniowanych poniżej kryteriów
Каталожный номер
ширинаaмм
длинаLm
Вес 1 пог.м
Количество в упаковке [m.]
Полезное сечение [мм <sup> 2 </sup> ]
Показать другую толщину
Показать диаграмму изгиба
блоки график
Диаметр
Количество
Диаметр
Количество
Диаметр
Количество
Диаметр
Количество
Предоставление заполнения
Поправка на заполнение
