1,5
Информация

ПРИМЕНЕНИЕ

Прокладка кабельной трассы в производственных цехах или

в местах с ограниченным

количеством опорных конструкций. Высокая прочность

лотков позволяет располагать опоры даже через каждые 10 м.


МАТЕРИАЛ
сталь, оцинкованная методом

Сендимира PN-EN 10346:2011.

Под заказ:

F- сталь, оцинкованная методом

погружения PN-EN ISO 1461:2011

E- кислотостойкая сталь

L- порошковая покраска любым цветом



ПРИМЕЧАНИЕ.

При больших заказах могут выполняться:

- лотки длиной от 2 до 12 м.п.,

- лотки из листа толщиной 1,2÷2,5 мм.





Лотки предназначены для монтажа

кабельных держателей UKZ1, UKZ2

Внимание
Соединение лотков только с применением соединителей.
Версии
Кабельные трассы - BAKS Кабельные трассы - BAKS

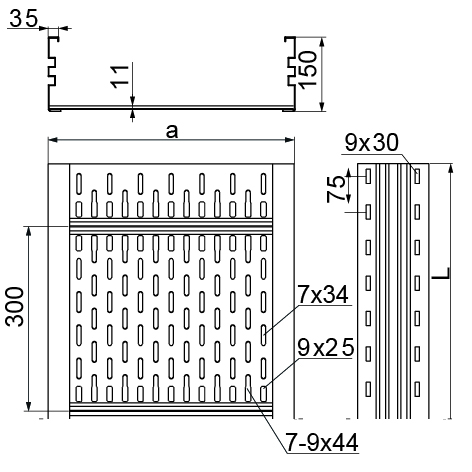

Символ длинаLm ширинаaмм Каталожный номер Вес 1 пог.м (kg) Полезное сечение (мм 2 ) Количество в упаковке (шт. / m.) ФАЙЛ 3D
Кабельные трассы - BAKS
200 mm
Кабельные трассы - BAKS
27800 mm
KSP200H150/6
Кабельные трассы - BAKS
6 000 mm
Кабельные трассы - BAKS
200
Кабельные трассы - BAKS
270021
Кабельные трассы - BAKS
8,18 kg
Кабельные трассы - BAKS
27 800
Кабельные трассы - BAKS
1 / 6 szt. / m. b.
Plik *.std добавлять
Кабельные трассы - BAKS
300 mm
Кабельные трассы - BAKS
37600 mm
KSP300H150/6
Кабельные трассы - BAKS
6 000 mm
Кабельные трассы - BAKS
300
Кабельные трассы - BAKS
270031
Кабельные трассы - BAKS
9,14 kg
Кабельные трассы - BAKS
37 600
Кабельные трассы - BAKS
1 / 6 szt. / m. b.
Plik *.std добавлять
Кабельные трассы - BAKS
400 mm
Кабельные трассы - BAKS
50700 mm
KSP400H150/6
Кабельные трассы - BAKS
6 000 mm
Кабельные трассы - BAKS
400
Кабельные трассы - BAKS
270041
Кабельные трассы - BAKS
10,10 kg
Кабельные трассы - BAKS
50 700
Кабельные трассы - BAKS
1 / 6 szt. / m. b.
Plik *.std добавлять
Кабельные трассы - BAKS
500 mm
Кабельные трассы - BAKS
63900 mm
KSP500H150/6
Кабельные трассы - BAKS
6 000 mm
Кабельные трассы - BAKS
500
Кабельные трассы - BAKS
270051
Кабельные трассы - BAKS
11,06 kg
Кабельные трассы - BAKS
63 900
Кабельные трассы - BAKS
1 / 6 szt. / m. b.
Plik *.std добавлять
Кабельные трассы - BAKS
600 mm
Кабельные трассы - BAKS
87800 mm
KSP600H150/6
Кабельные трассы - BAKS
6 000 mm
Кабельные трассы - BAKS
600
Кабельные трассы - BAKS
270061
Кабельные трассы - BAKS
12,02 kg
Кабельные трассы - BAKS
87 800
Кабельные трассы - BAKS
1 / 6 szt. / m. b.
Plik *.std добавлять
