CMP41H21 Ceownik montażowy

Trasy kablowe - BAKS
Informacje

Do podwieszania lamp i jako element konstrukcyjny
do mocowania drabinek i korytek kablowych. Jako
element wsporczy dla wysięgników: WW,
WWS/WWSO, WWC, WWCN, WMC/WMCO,
WMCN, WPL, WWD, WPT, WTL, WWT.

Materiał

Stal ocynkowana metodą Sendzimira
PN-EN 10346:2015-09
Na zamówienie:
E- stal kwasoodporna, odcinki do 3 mb,
oprócz CMC41H21 i CMM41H21
L- lakierowanie w standardowym kolorze RAL

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

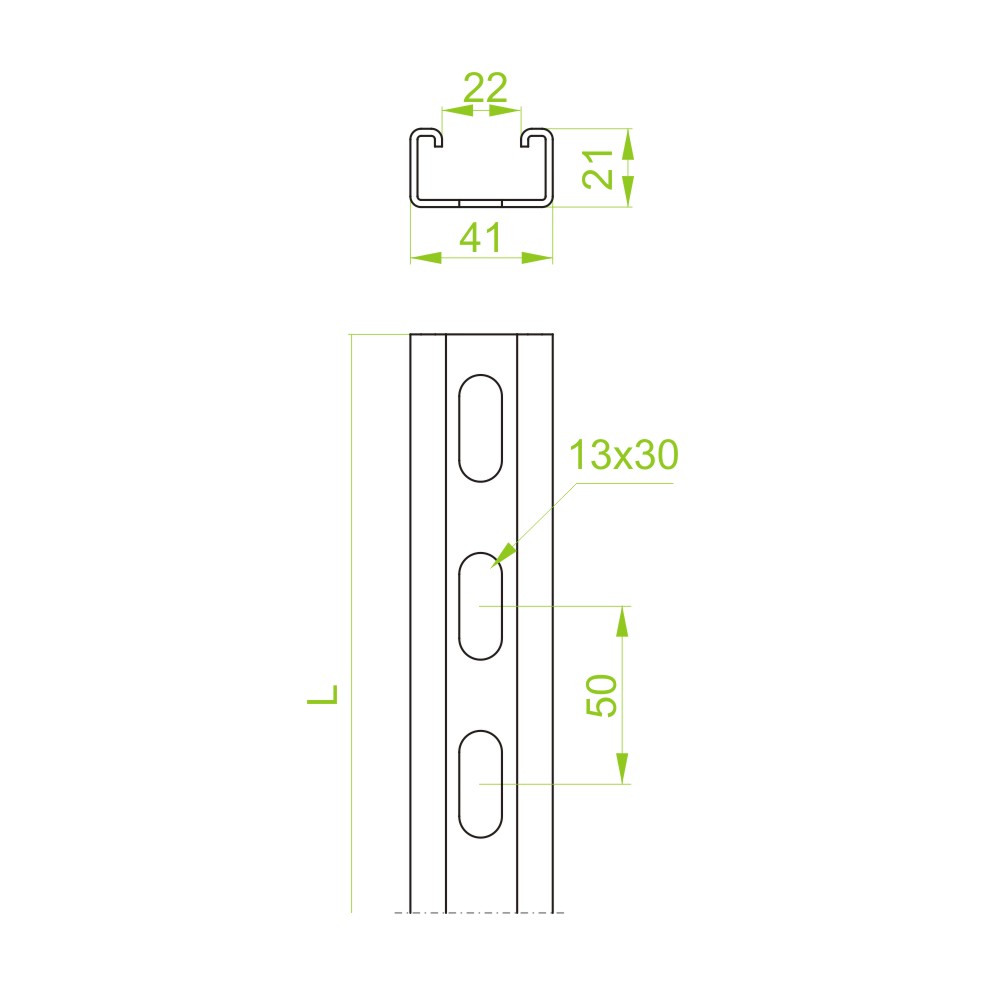

Symbol Numer katalogowy Długość L (mm) Ciężar 1 szt. (kg) Ilość (szt.) Plik 3D
CMP41H21/02
Trasy kablowe - BAKS
640102
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
0,23
Trasy kablowe - BAKS
50
Plik *.std Dodaj
CMP41H21/03
Trasy kablowe - BAKS
640103
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
0,35
Trasy kablowe - BAKS
50
Plik *.std Dodaj
CMP41H21/04
Trasy kablowe - BAKS
640104
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
0,47
Trasy kablowe - BAKS
30
Plik *.std Dodaj
CMP41H21/05
Trasy kablowe - BAKS
640105
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
0,59
Trasy kablowe - BAKS
30
Plik *.std Dodaj
CMP41H21/06
Trasy kablowe - BAKS
640106
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
0,70
Trasy kablowe - BAKS
30
Plik *.std Dodaj
CMP41H21/07
Trasy kablowe - BAKS
640107
Trasy kablowe - BAKS
700 mm
Trasy kablowe - BAKS
0,82
Trasy kablowe - BAKS
30
Plik *.std Dodaj
CMP41H21/08
Trasy kablowe - BAKS
640108
Trasy kablowe - BAKS
800 mm
Trasy kablowe - BAKS
0,94
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CMP41H21/09
Trasy kablowe - BAKS
640109
Trasy kablowe - BAKS
900 mm
Trasy kablowe - BAKS
1,06
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CMP41H21/1
Trasy kablowe - BAKS
640110
Trasy kablowe - BAKS
1 000 mm
Trasy kablowe - BAKS
1,17
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CMP41H21/2
Trasy kablowe - BAKS
643120
Trasy kablowe - BAKS
2 000 mm
Trasy kablowe - BAKS
2,34
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CMP41H21/3
Trasy kablowe - BAKS
643130
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
3,51
Trasy kablowe - BAKS
8
Plik *.std Dodaj
CMP41H21/6
Trasy kablowe - BAKS
643160
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
7,02
Trasy kablowe - BAKS
8
Plik *.std Dodaj
Dane techniczne
Trasy kablowe - BAKS Trasy kablowe - BAKS
Grubość ścianki
(mm)
1,50
Pole przekroju poprzecznego
(cm2)
1,38
Oś Y
Środek ciężkości "otwartego"
e1
(m)
0,01
Środek ciężkości
e2
(mm)
10,80
Moment bezwładności
Iy
(cm4)
0,855
Wskaźnik wytrzymałości na zginanie otwartego
Wy1
(cm3)
0,838
Wskaźnik wytrzymałości na zginanie
Wy2
(cm3)
0,792
Promień bezwładności
iy
(cm)
7,90
Oś Z
Moment bezwładności
Iz
(cm4)
3,807
Wskaźnik wytrzymałości na zginanie
Wz
(cm3)
1,857
Promień bezwładności
iz
(cm)
16,60
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Schemat montażu
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Dane liczbowe
Trasy kablowe - BAKS Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Odległość Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie Trasy kablowe - BAKS
Trasy kablowe - BAKS
Obciążenie zadane Dopuszczalna strzałka ugięcia Współczynnik bezpieczeństwa
P1 kN f1 dop. mm n bezp. 70%
P2 - kN f2 dop. mm
Trasy kablowe - BAKS
P1, P2 - Obciążenie zadane, L1, L2, L3 - Odległości
Uwaga! Wyniki doboru i obliczeń mają charakter wyłącznie orientacyjny i powinny zostać zweryfikowane przez specjalistę.
