Verlegung einer Kabeltrasse.
Material
S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL
Zusätzliche Informationen
– verbinderloses System – Verbindung von Kabelrinnen durch Aufsetzen und Ineinanderschieben sowie
verschrauben mit SGKM6x12 oder SGM6x12 Schrauben

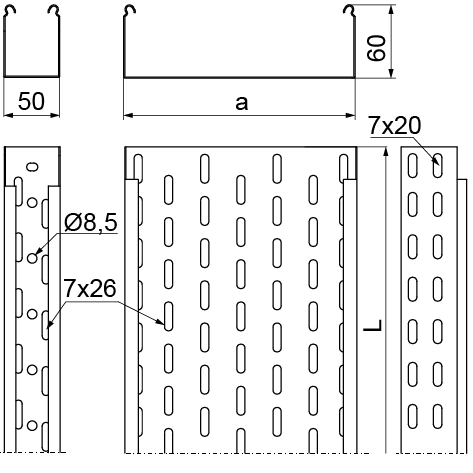

– Die Ø8,5-Bohrungen im Boden der 50 mm breiten Kabelrinnen ermöglichen die Aufhängung an einem
Gewindestab M8
– Bei Verwendung eines Ersatzproduktes mit einer anderen Höhe müssen alle Systemkomponente diesem
Parameter entsprechen
– Option E für Dicke ≤ 1,0 mm – Lochung in größeren Abständen
– Option E90 für eine Breite von 100–400 mm
Anwendung von Verbindern wird nur bei hohen Belastunegn empfohlen.
