KCL...H80 Kabelrinne

0,7
Informationen

Verlegung einer Kabeltrasse.

Material

S - Stahl verzinkt nach dem Sendzimir-Verfahren PN-EN 10346:2015-09
Auf Bestellung:
F - Feuerverzinkter Stahl im Tauchverfahren PN-EN ISO 1461:2023-02
E - Edelstahl
L - Pulverbeschichtung in einer standardmäßigen Farbe RAL

Zusätzliche Informationen



– verbinderloses System – Verbindung von Kabelrinnen durch Aufsetzen und Ineinanderschieben sowie
verschrauben mit SGKM6x12 oder SGM6x12 Schrauben
– Bestellungen von weniger als 504 m werden – nach Absprache mit der Verkaufsabteilung – in einem
längeren Zeitraum realisiert
– Option E für Dicke ≤ 1,0 mm – Lochung in größeren Abständen





Version
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme

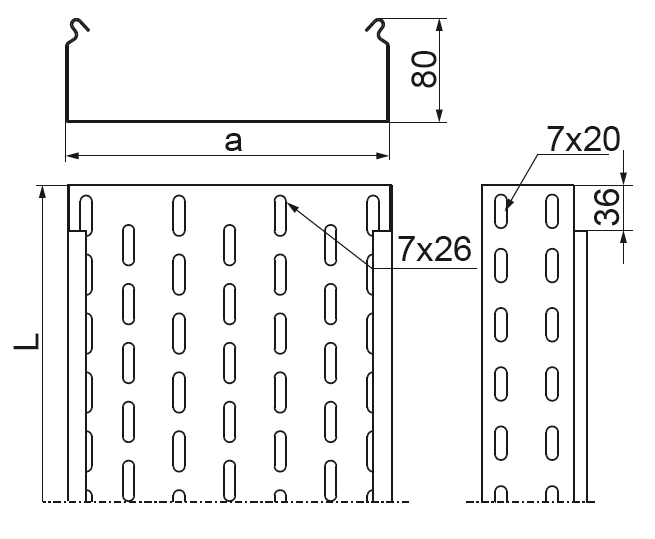

Symbol Katalog-Nr. Breite a mm Länge L mm 1 lfdm (kg) (kg) Menge in Packung (Stück / m.) NUTZQUER-SCHNITT (mm²)
BAKS – Kabeltragsysteme
100 mm
BAKS – Kabeltragsysteme
7800 mm
KCL100H80/3
BAKS – Kabeltragsysteme
180210
BAKS – Kabeltragsysteme
100
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
1,40 kg
BAKS – Kabeltragsysteme
4 / 12 Stück/m
BAKS – Kabeltragsysteme
7.800
Dazugeben
BAKS – Kabeltragsysteme
150 mm
BAKS – Kabeltragsysteme
11800 mm
KCL150H80/3
BAKS – Kabeltragsysteme
180215
BAKS – Kabeltragsysteme
150
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
1,57 kg
BAKS – Kabeltragsysteme
4 / 12 Stück/m
BAKS – Kabeltragsysteme
11.800
Dazugeben
BAKS – Kabeltragsysteme
200 mm
BAKS – Kabeltragsysteme
15800 mm
KCL200H80/3
BAKS – Kabeltragsysteme
180220
BAKS – Kabeltragsysteme
200
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
1,77 kg
BAKS – Kabeltragsysteme
4 / 12 Stück/m
BAKS – Kabeltragsysteme
15.800
Dazugeben
BAKS – Kabeltragsysteme
300 mm
BAKS – Kabeltragsysteme
23800 mm
KCL300H80/3
BAKS – Kabeltragsysteme
180230
BAKS – Kabeltragsysteme
300
BAKS – Kabeltragsysteme
3 000 mm
BAKS – Kabeltragsysteme
2,27 kg
BAKS – Kabeltragsysteme
2 / 6 Stück/m
BAKS – Kabeltragsysteme
23.800
Dazugeben
Belastung
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme

Qdop. (kN/m)
0.0
L (m)
0.0
Ausfüllung
BAKS – Kabeltragsysteme BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 1
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 2
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 3
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme
Kabel 4
BAKS – Kabeltragsysteme
BAKS – Kabeltragsysteme


Ausfüllungsreserve (%)
BAKS – Kabeltragsysteme
Ausfüllungskorrektur (%)
BAKS – Kabeltragsysteme
