DKP...H60N Drabinka

1,5
Informacje

Prowadzenie trasy kablowej

Materiał

S - stal cynkowana metodą Sendzimira PN-EN 10346:2015-09
Na zamówienie:
F - stal cynkowana metodą zanurzeniową PN-EN ISO 1461:2023-02
E - stal nierdzewna
L - lakierowanie w standardowej palecie RAL

Dodatkowe informacje

– drabina ze szczeblami przystosowanymi do montowania uchwytów kablowych UKZ/UKZO... i UKZP...
– opcja E - tylko dla odcinków do 3m - wykonanie z rzadszą perforacją w dnie boku drabiny
– na duże zamówienie dostępne drabinki o długości 2 m i o szerokościach 150 i 250 mm

Wersje
Trasy kablowe - BAKS Trasy kablowe - BAKS

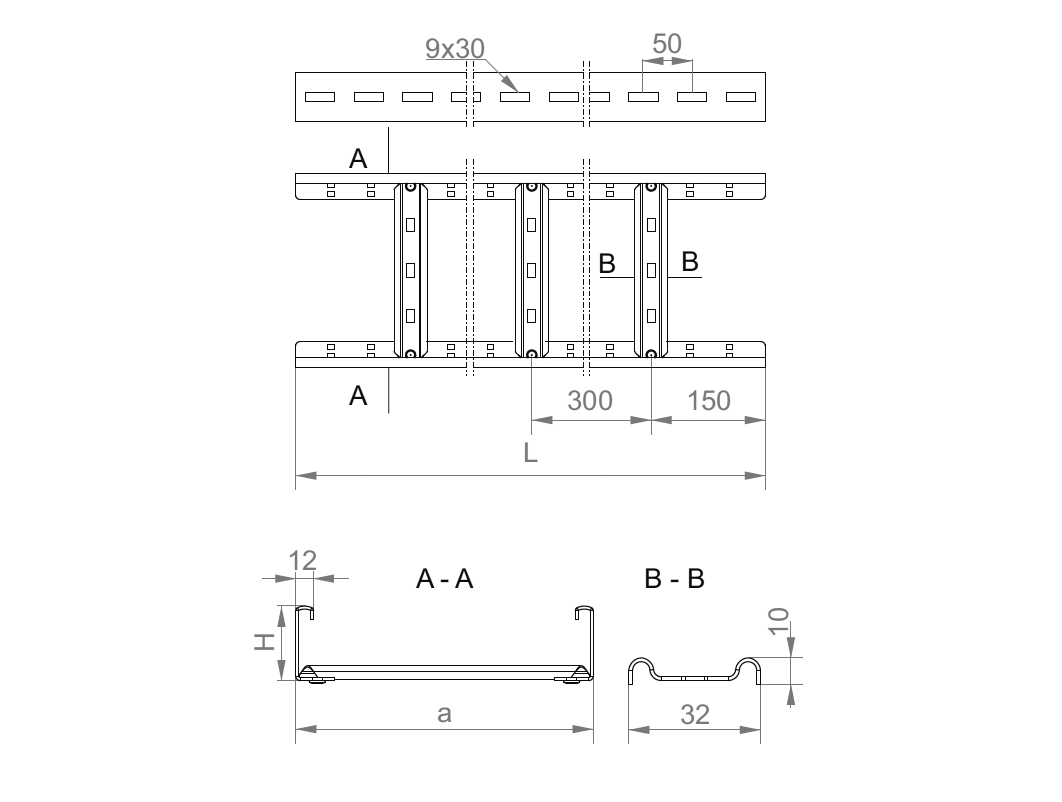

Symbol Wymiar a (mm) Wymiar L (mm) Przekrój użyteczny (mm2) Ciężar 1mb (kg) Numer katalogowy Ilość w opakowaniu (szt. / m. b.) Plik 3D
Trasy kablowe - BAKS
100 mm
Trasy kablowe - BAKS
4200 mm
DKP100H60/3N
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
4 200
Trasy kablowe - BAKS
2,42 kg
Trasy kablowe - BAKS
465410
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Plik *.std Dodaj
DKP100H60/6N
Trasy kablowe - BAKS
100
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
4 200
Trasy kablowe - BAKS
2,42 kg
Trasy kablowe - BAKS
465510
Trasy kablowe - BAKS
2 / 12 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
200 mm
Trasy kablowe - BAKS
8400 mm
DKP200H60/3N
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
8 400
Trasy kablowe - BAKS
2,69 kg
Trasy kablowe - BAKS
465420
Trasy kablowe - BAKS
4 / 12 szt. / m. b.
Plik *.std Dodaj
DKP200H60/6N
Trasy kablowe - BAKS
200
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
8 400
Trasy kablowe - BAKS
2,69 kg
Trasy kablowe - BAKS
465520
Trasy kablowe - BAKS
2 / 12 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
300 mm
Trasy kablowe - BAKS
12600 mm
DKP300H60/3N
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
12 600
Trasy kablowe - BAKS
2,97 kg
Trasy kablowe - BAKS
465430
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Plik *.std Dodaj
DKP300H60/6N
Trasy kablowe - BAKS
300
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
12 600
Trasy kablowe - BAKS
2,97 kg
Trasy kablowe - BAKS
465530
Trasy kablowe - BAKS
2 / 12 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
400 mm
Trasy kablowe - BAKS
16800 mm
DKP400H60/3N
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
16 800
Trasy kablowe - BAKS
3,24 kg
Trasy kablowe - BAKS
465440
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Plik *.std Dodaj
DKP400H60/6N
Trasy kablowe - BAKS
400
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
16 800
Trasy kablowe - BAKS
3,24 kg
Trasy kablowe - BAKS
465540
Trasy kablowe - BAKS
2 / 12 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
500 mm
Trasy kablowe - BAKS
21000 mm
DKP500H60/3N
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
21 000
Trasy kablowe - BAKS
3,51 kg
Trasy kablowe - BAKS
465450
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Plik *.std Dodaj
DKP500H60/6N
Trasy kablowe - BAKS
500
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
21 000
Trasy kablowe - BAKS
3,51 kg
Trasy kablowe - BAKS
465550
Trasy kablowe - BAKS
2 / 12 szt. / m. b.
Plik *.std Dodaj
Trasy kablowe - BAKS
600 mm
Trasy kablowe - BAKS
25200 mm
DKP600H60/3N
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
3 000 mm
Trasy kablowe - BAKS
25 200
Trasy kablowe - BAKS
3,79 kg
Trasy kablowe - BAKS
465460
Trasy kablowe - BAKS
2 / 6 szt. / m. b.
Plik *.std Dodaj
DKP600H60/6N
Trasy kablowe - BAKS
600
Trasy kablowe - BAKS
6 000 mm
Trasy kablowe - BAKS
25 200
Trasy kablowe - BAKS
3,79 kg
Trasy kablowe - BAKS
465560
Trasy kablowe - BAKS
2 / 12 szt. / m. b.
Plik *.std Dodaj
Obciążenie
Trasy kablowe - BAKS Trasy kablowe - BAKS

Qdop. (kN/m)
0.0
L (m)
0.0
Wypełnienie
Trasy kablowe - BAKS Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 1
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 2
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 3
Trasy kablowe - BAKS
Trasy kablowe - BAKS
Kabel 4
Trasy kablowe - BAKS
Trasy kablowe - BAKS


Rezerwa wypełnienia (%)
Trasy kablowe - BAKS
Poprawka wypełnienia (%)
Trasy kablowe - BAKS
